FM sendvičové panely s hliníkovou voštinou

Skvělá pevnost a lehkost jsou hlavními devízami sendvičových panelů z hliníku. Jejich střed tvoří pevná hliníková voština inspirovaná tou přírodní, včelí.

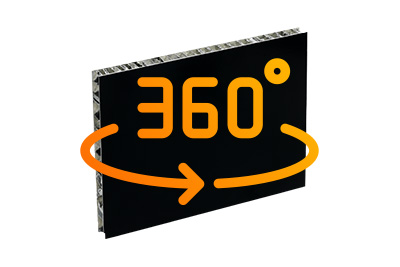

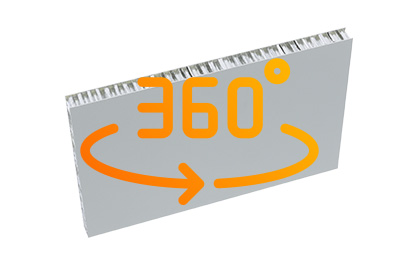

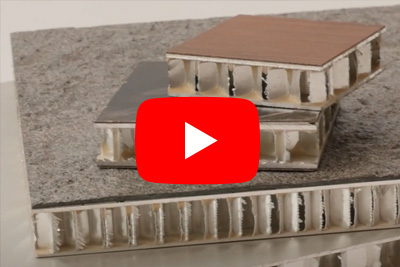

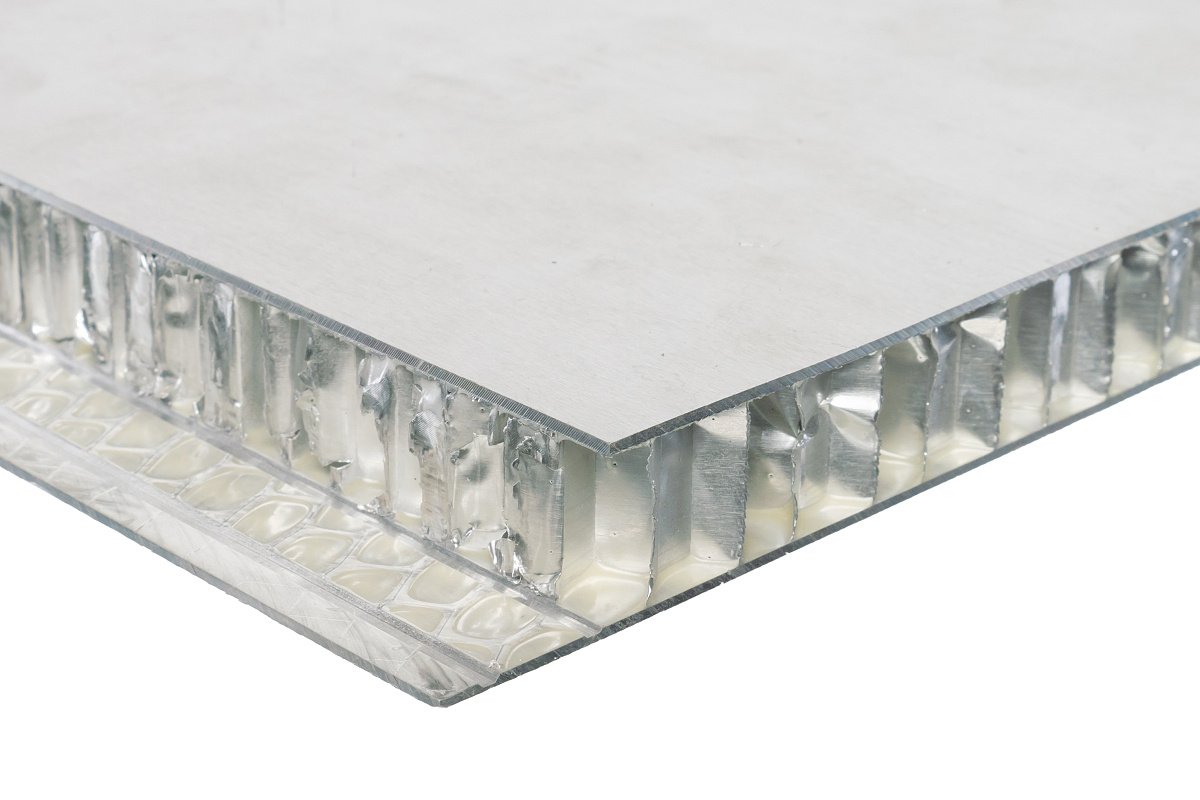

Sendvičový panel s hliníkovým jádrem

Díky prověřeným vlastnostem sendvičových panelů, inovativní výrobě a velkému potenciálu je náš produkt nadčasový. Využití je prakticky neomezené. Od stavebnictví, fasádních systémů nebo interiérů až po hmotnostní revoluci v dopravě, výrobě nábytku, sportovního vybavení nebo reklamních ploch. Vývoj panelů a voštin provádíme ve vlastním technologicko-výzkumném pracovišti a ve spolupráci s Univerzitou Tomáše Bati ve Zlíně.

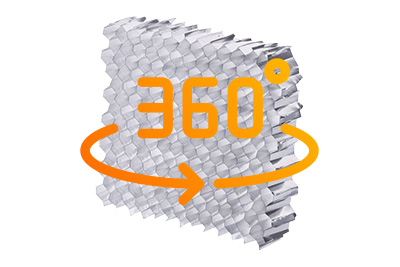

Hliníková voština

U jádra panelů – voštiny – jsme se inspirovali přírodou. Výrobky musí být dostatečně pevné, stejně jako plástve včel v jejich úlech. Vytváříme jádra se šestihrannými oky, která jsou díky použitému materiálu lehčí a pevnější, než cokoliv dostupného v podobné cenové relaci. Jako jedni z mála výrobců máme vlastní výrobní linku na výrobu hliníkového voštinového jádra. Umíme tak vytvořit voštiny přímo na míru, včetně volby tloušťky hliníkové fólie, velikosti oka nebo daných rozměrů.

Vlastnosti sendvičových panelů

vynikající tuhost

vynikající tuhost

materiál s nejlepším poměrem pevnost/hmotnost
pevnost v ohybu

pevnost v ohybu

voštinová konstrukce jádra v kombinaci s povrchovým materiálem dosahuje vysokou pevnost v tlaku
výhodná cena

výhodná cena

kromě úspory materiálu šetříte taky na přepravních a manipulačních poplatcích
kombinace materiálů

kombinace materiálů

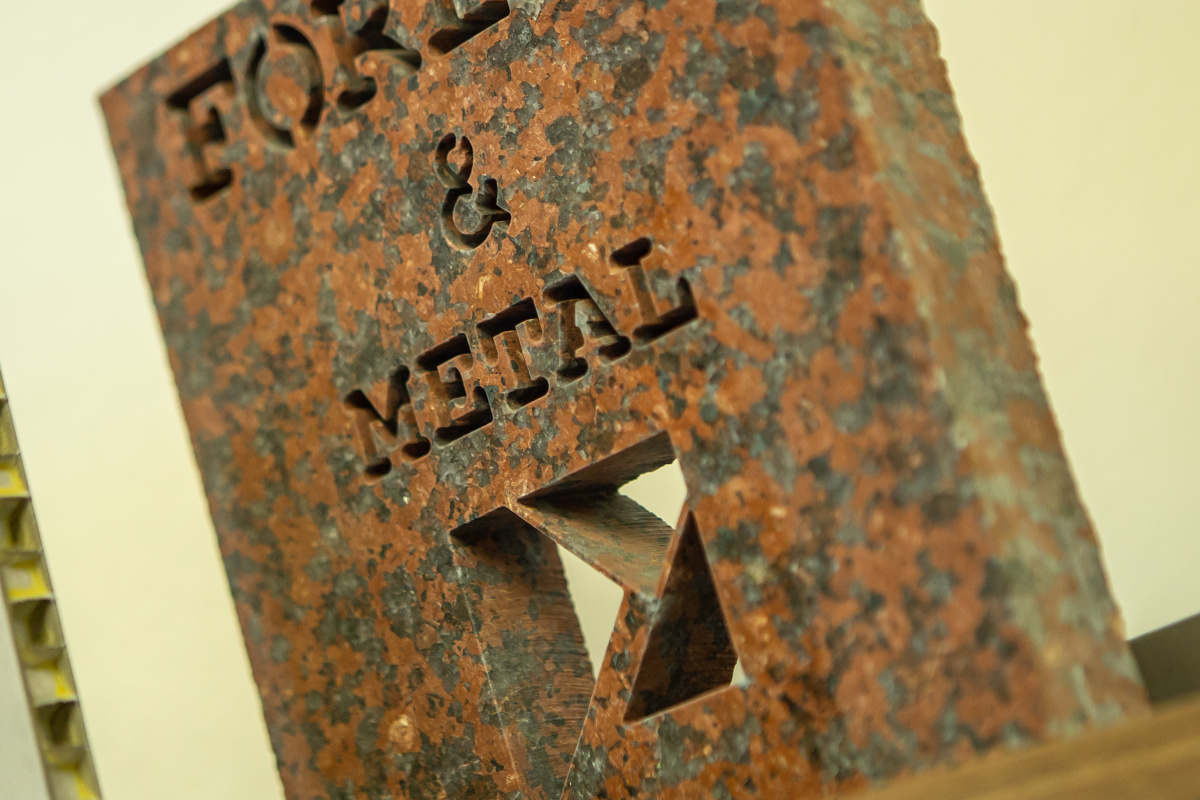

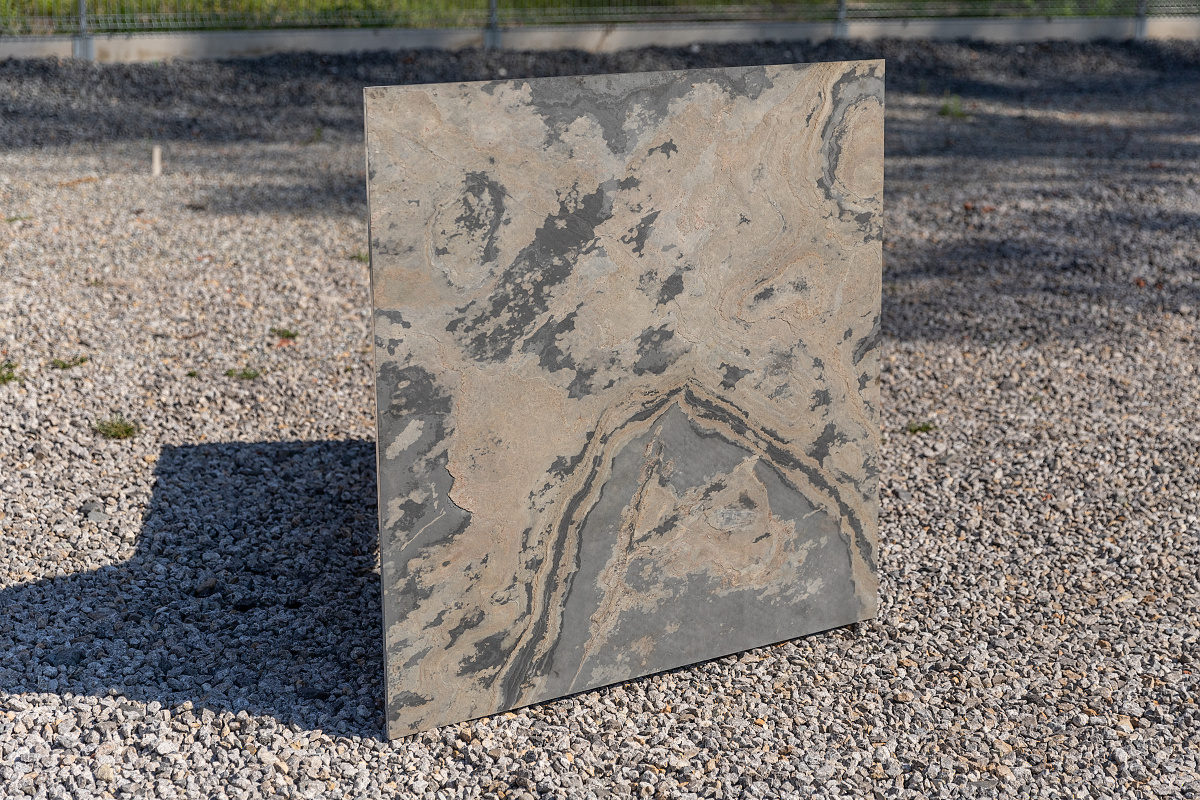

hliníkovou voštinu je možné kombinovat s jinými materiály jako mramor, kámen, dřevo, plast či jiné materiály.
hrany, perforace, inserty

hrany, perforace, inserty

vlepovat hrany, použít perforované voštiny pro odvod vzduchu, kovové či jiné inserty (pro díry, závity)
nízká hmotnost

nízká hmotnost

šetří náklady za přepravu
šetrný k životnímu prostředí

šetrný k životnímu prostředí

sendvičový panel se vyrábí z obnovitelných, recyklovaných materiálů
Rovinnost

rovinnost

zajištěna moderní technologií výroby
Lehká manipulace

lehká manipulace

minimální nároky na manipulátory
redukce spotřebovaného materiálu

redukce spotřebovaného materiálu

použitím hliníku s voštinovou konstrukcí dosáhnete úsporu spotřebovaného materiálu

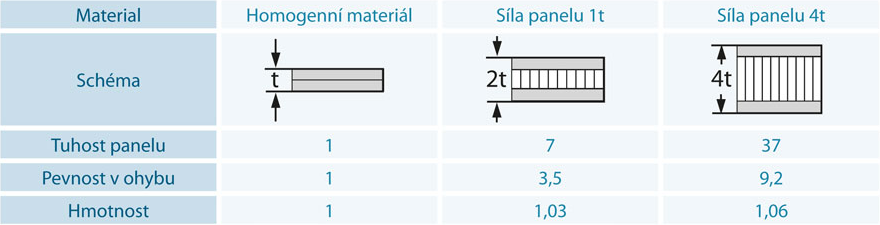

Srovnání tuhosti a pevnosti hliníkového sendvičového panelu versus homogenní materiál

Srovnání tuhosti a pevnosti hliníkového sendvičového panelu versus homogenní materiál

TECHNICKÉ PARAMETRY - sendvičového panelu

Maximální délka panelu

Maximální délka panelu

3000 mm
Maximální šířka panelu

Maximální šířka panelu

1500 mm
Tloušťka panelu

Tloušťka panelu

do 150 mm
Vhodné do teplot

Vhodné do teplot

od -50°C do 175°C
Velikost (průměr) oka jádra (mm) 6 9 13 15 20 25
Maximální délka po roztažení (mm) 3600 5400 7800 9000 12000 15000
Hustota (kg/m3) 70 47 32 28 21 17
* Pevnost v tlaku (kg/m2) 500 000 270 000 150 000 130 000 90 000 60 000

* Příklad orientační plošné statické pevnosti v tlaku FM voštinového panelu při tloušťce vrchního a spodního hliníkového plechu 1 mm a tloušťce folie, ze které je vyrobeno jádro 0,06 mm.

TECHNICKÉ PARAMETRY - jádro

TECHNICKÉ PARAMETRY - jádro
  • Velikost oka(D): 6, 9, 13, 15, 20 a 25 mm
  • Tloušťka(T): 4 – 150 mm
  • Délka (L): max. 15 000 mm
  • Šířka(B): max. 2 000 mm
  • Materiál: hliníková fólie 0,03 - 0,1 mm
  • Hustota: 14 kg/m3 – 117 kg/m3
Hliníkové voštinové jádro 3003 - mechanické vlastnosti
Velikost oka
(mm)
Tloušťka fólie
(mm)
Hustota
(kg/m3)
Pevnost v tlaku
[Mpa]
6 0,06 70 3,2
9 0,06 47 1
Pevnost hliníkové voštiny v ohybu
Rozměry testovaného vzorku: 200 x 45 x 12 mm
E
modul pružnosti
σfM
pevnost v ohybu
dL
prodloužení
W
deformační práce
14 300 43 0,4 876,45
12 600 44,6 0,5 1227,16
12 000 37,9 0,4 815,97
8 850 31,2 1,1 2557,52
6 800 207 0,7 959,57
12 400 47,5 0,6 1446,84

Oblast využití

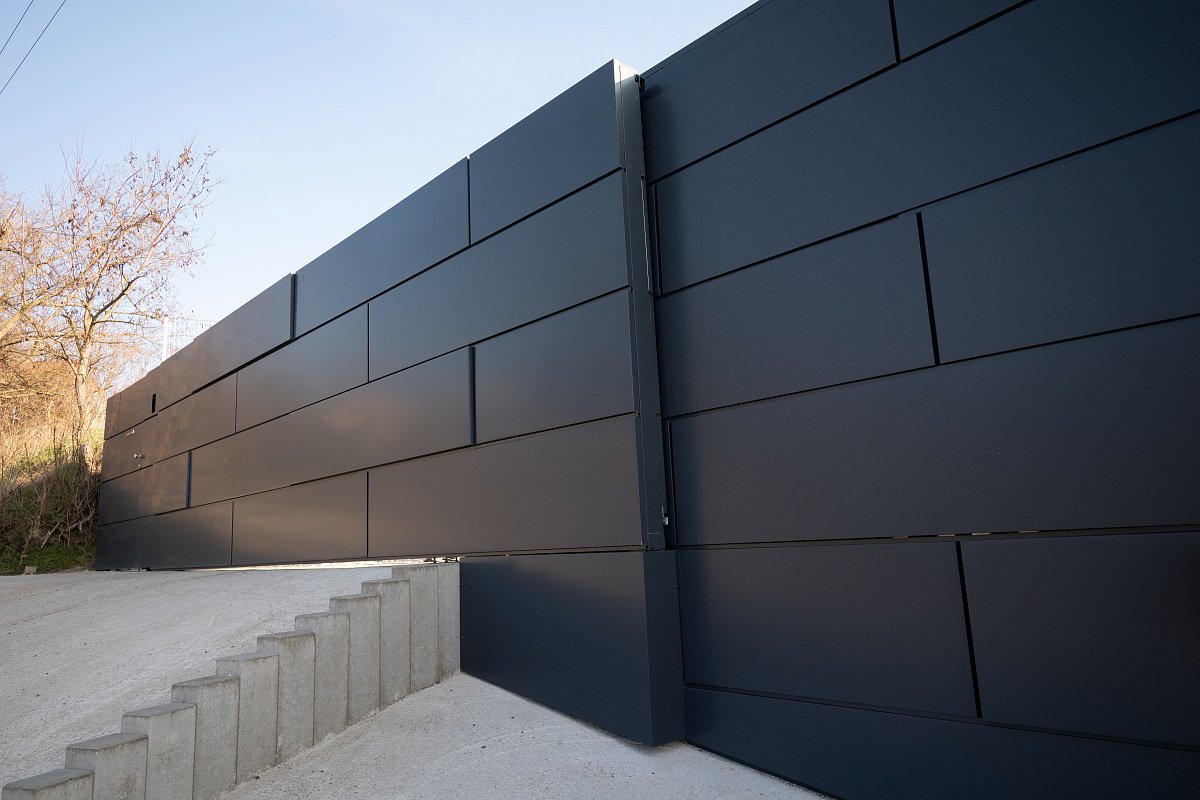

  • Architektura
    V exteriérech i interiérech moderních staveb je hliník stále oblíbenější materiál. Je ekologicky a energeticky úsporný, má výbornou tuhost, pevnost a je odolný vůči povětrnostním podmínkám.

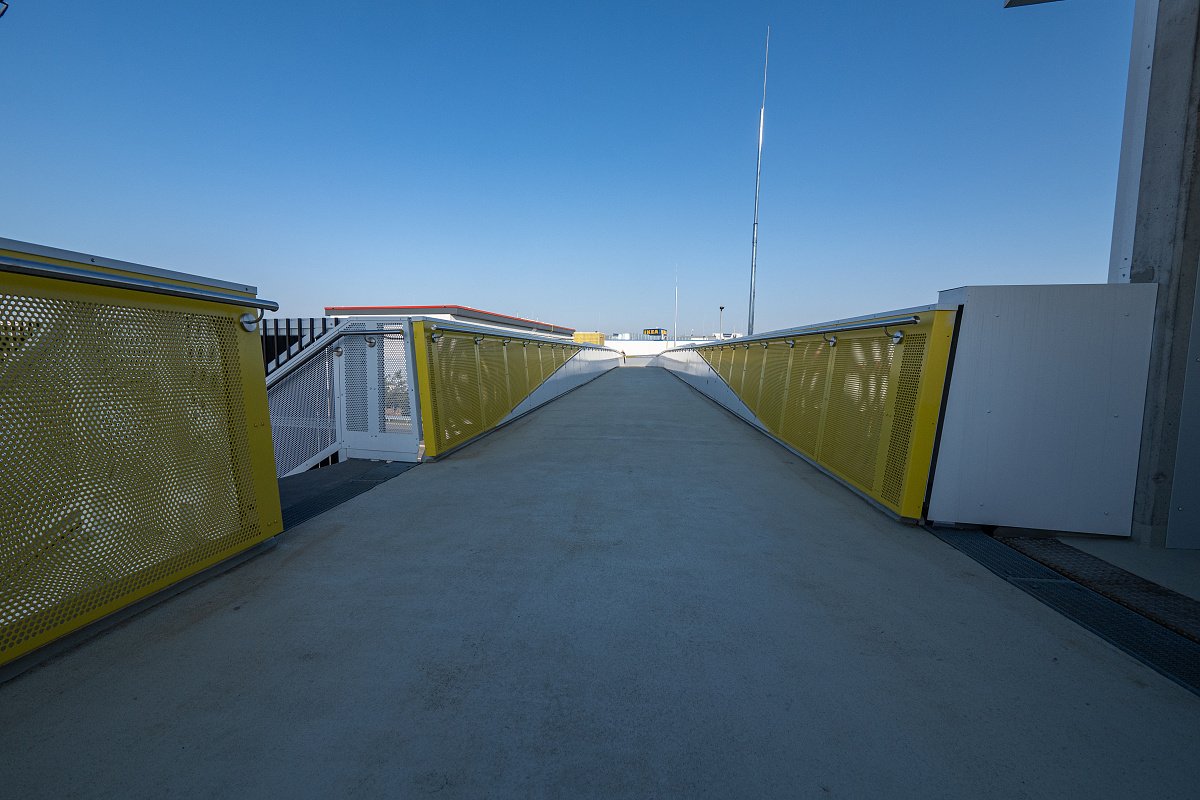

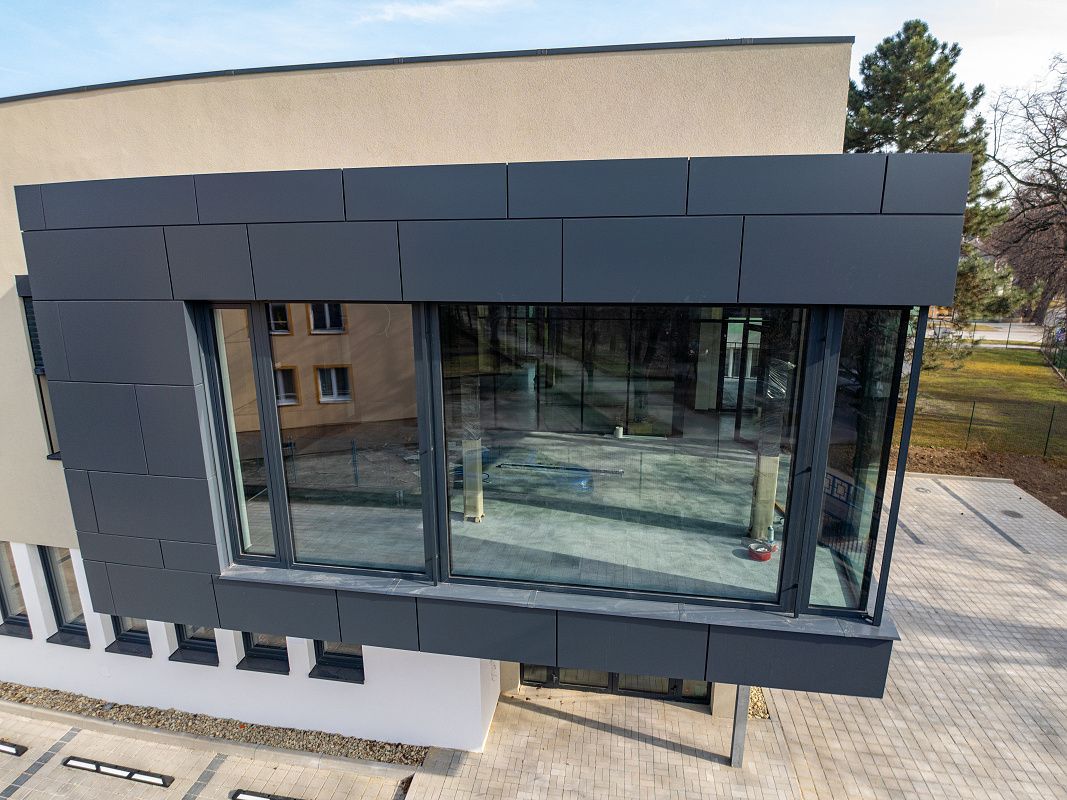

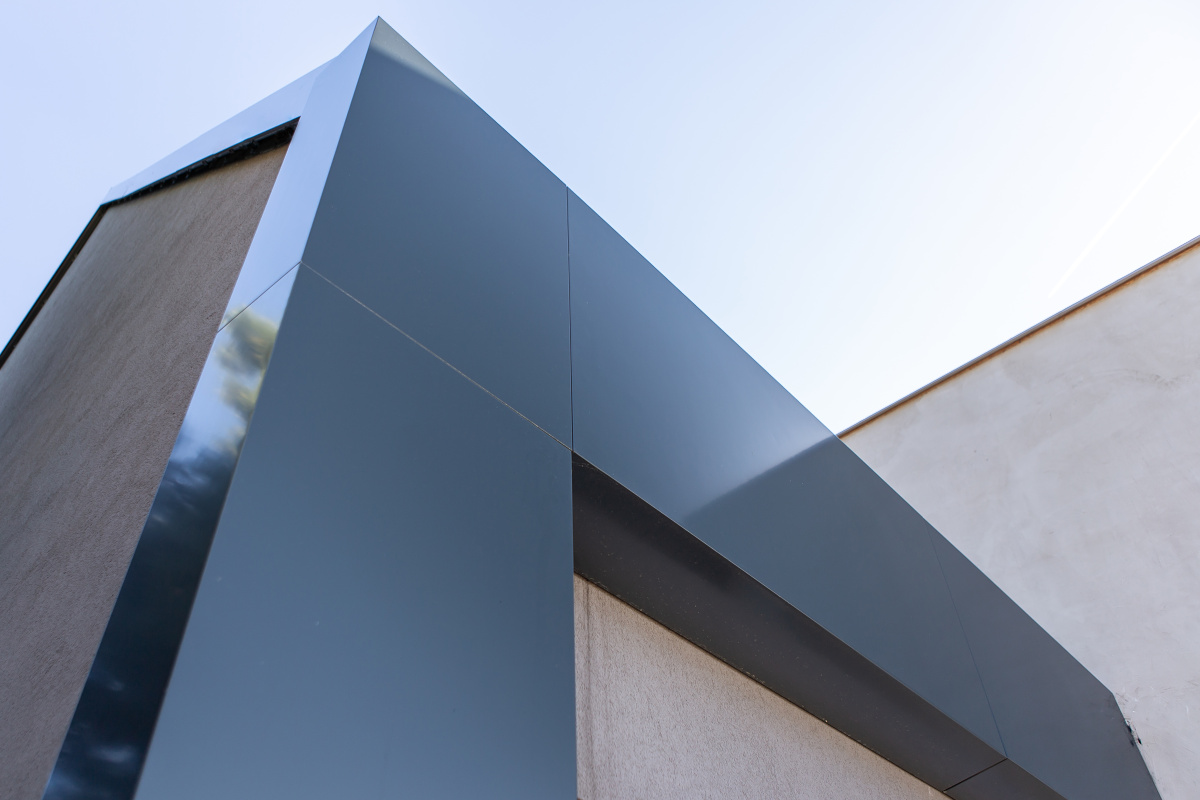

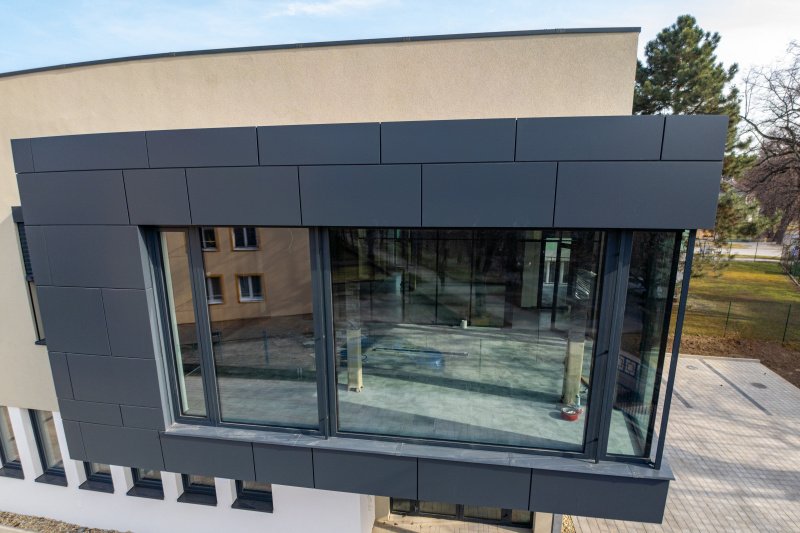

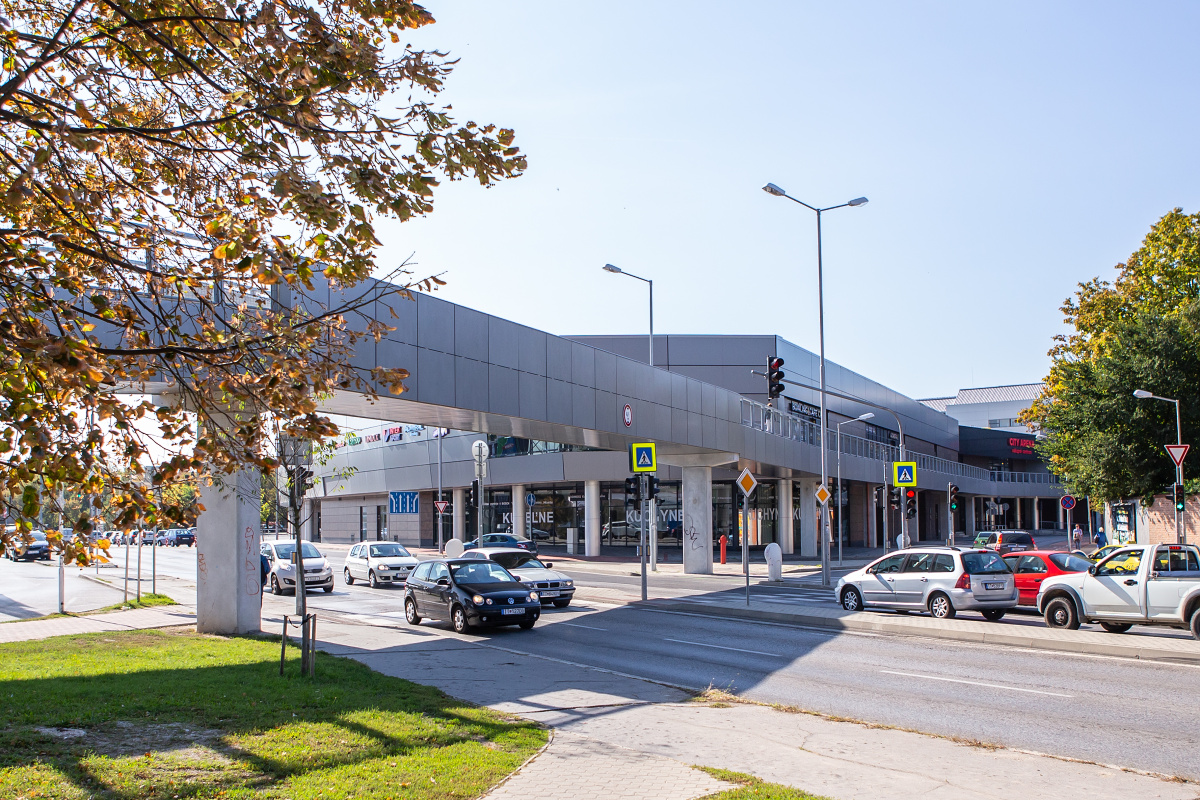

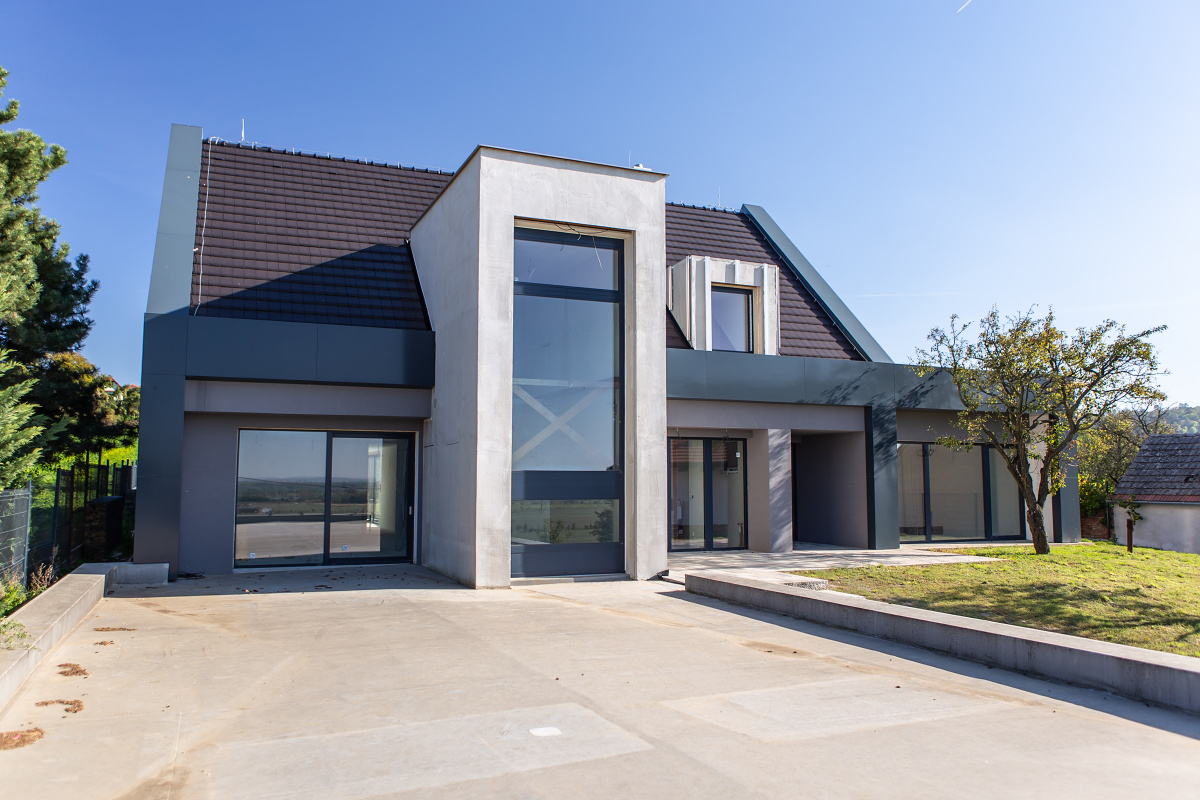

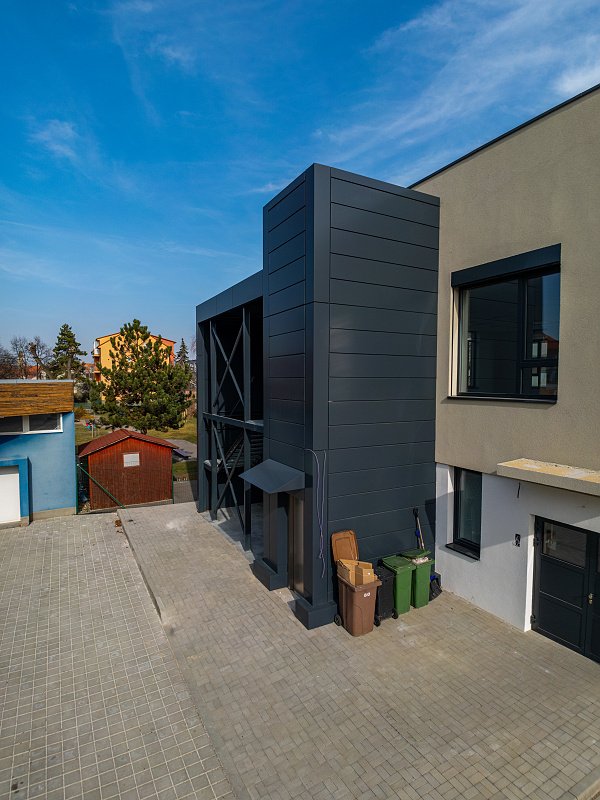

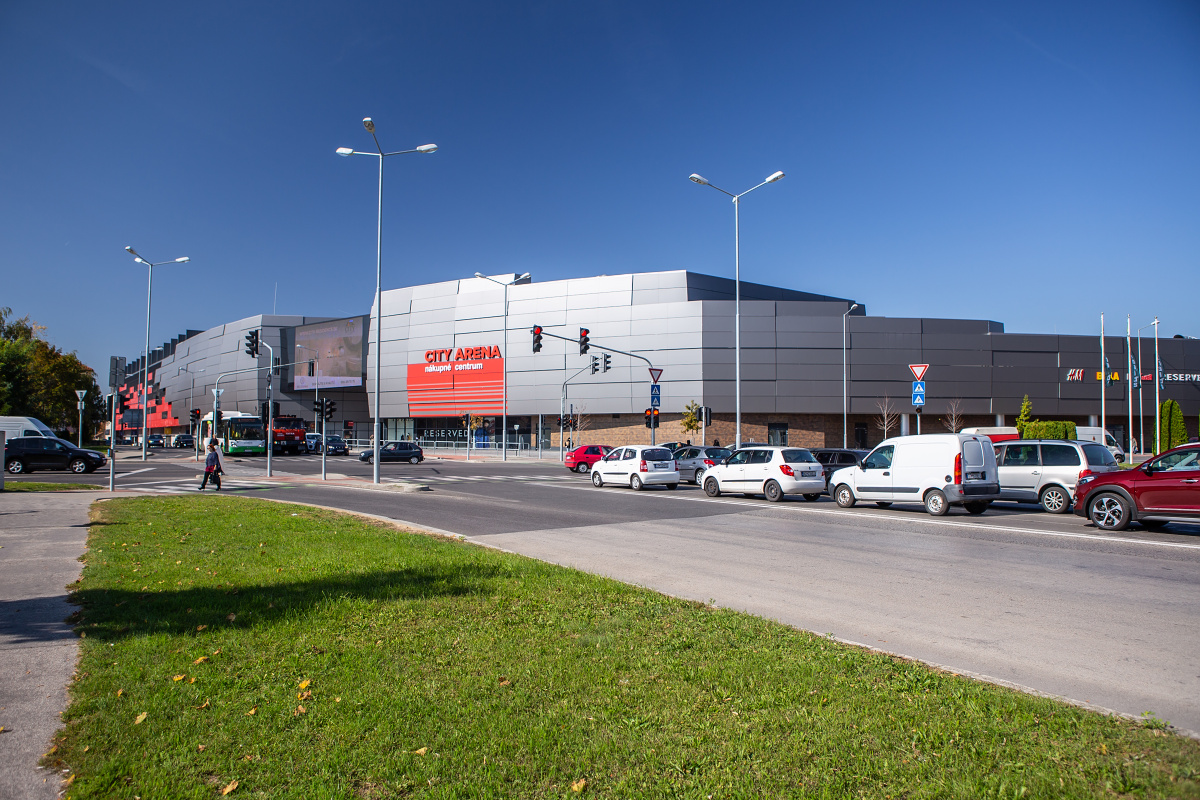

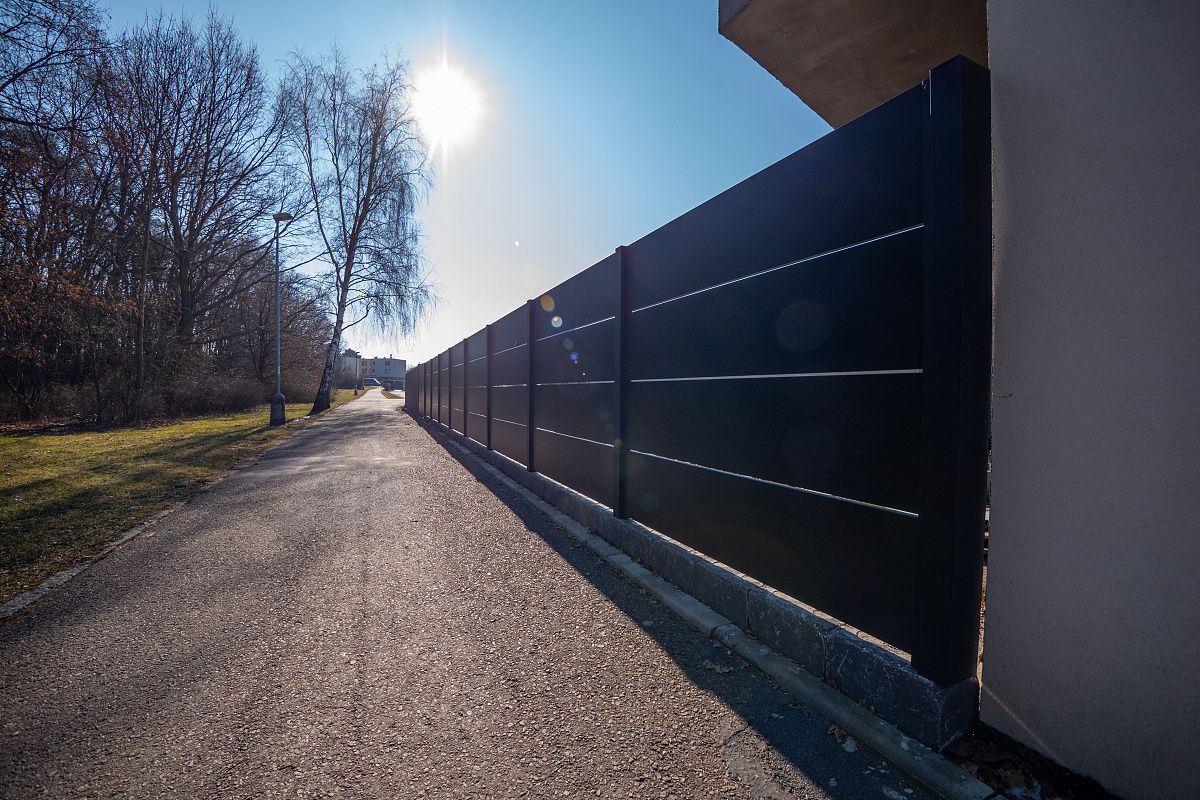

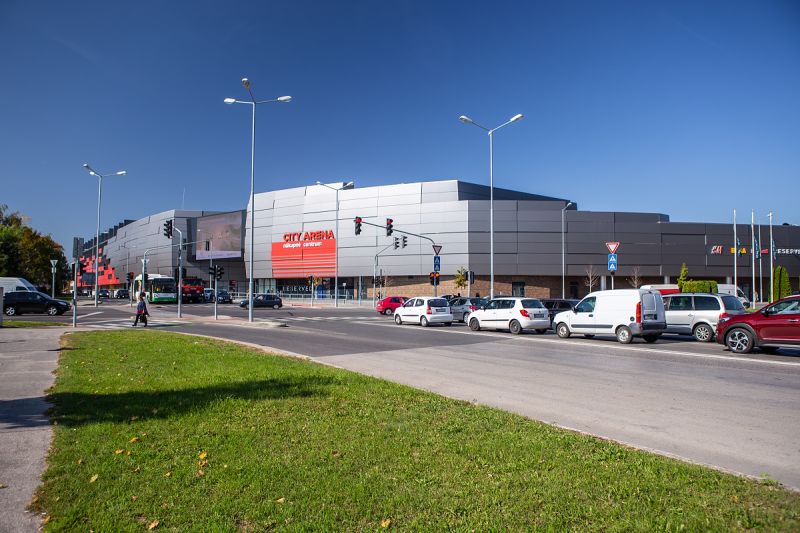

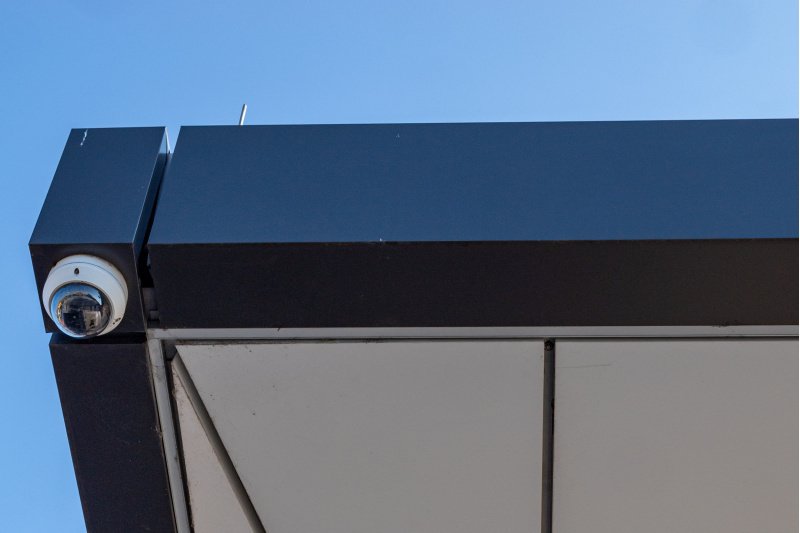

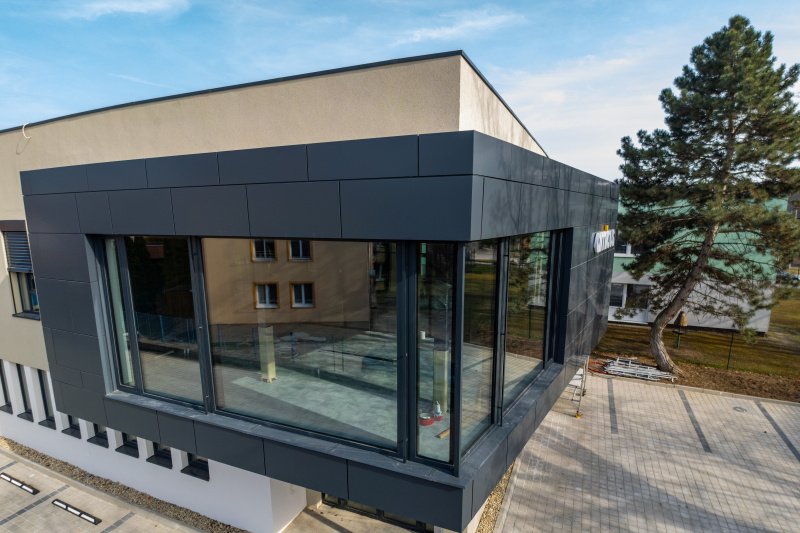

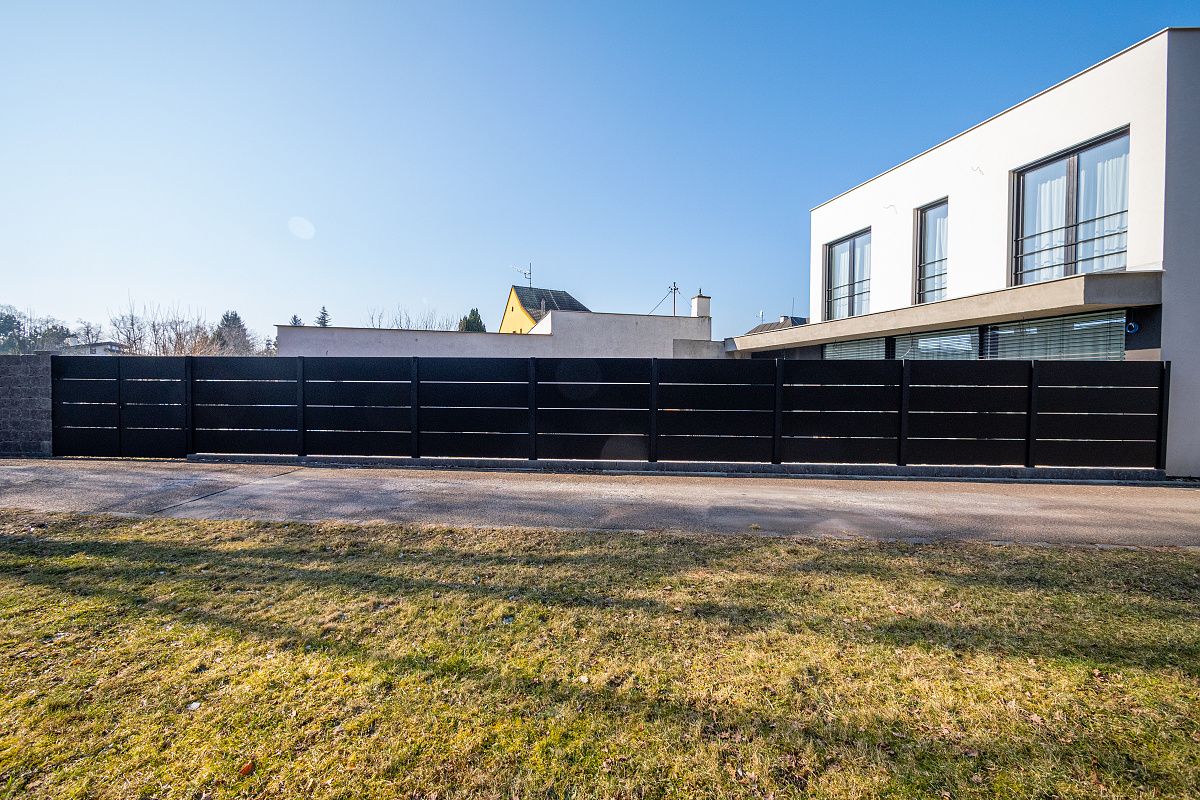

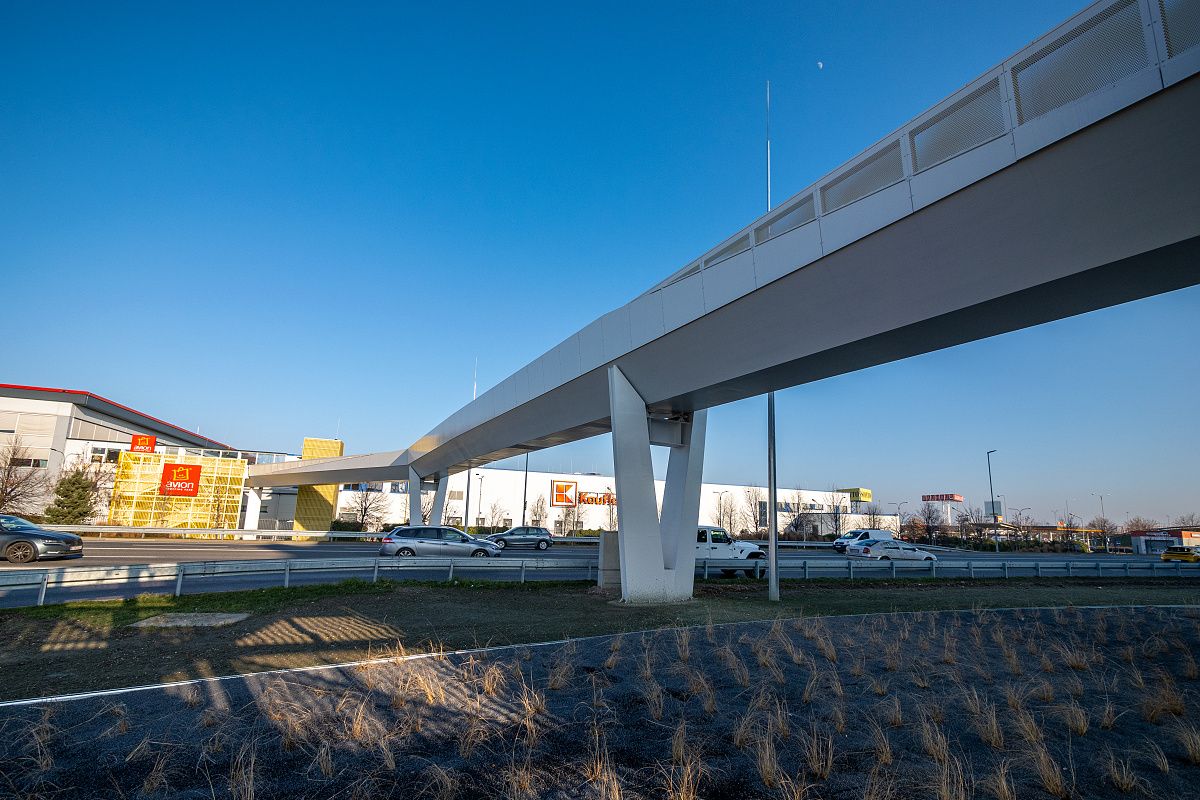

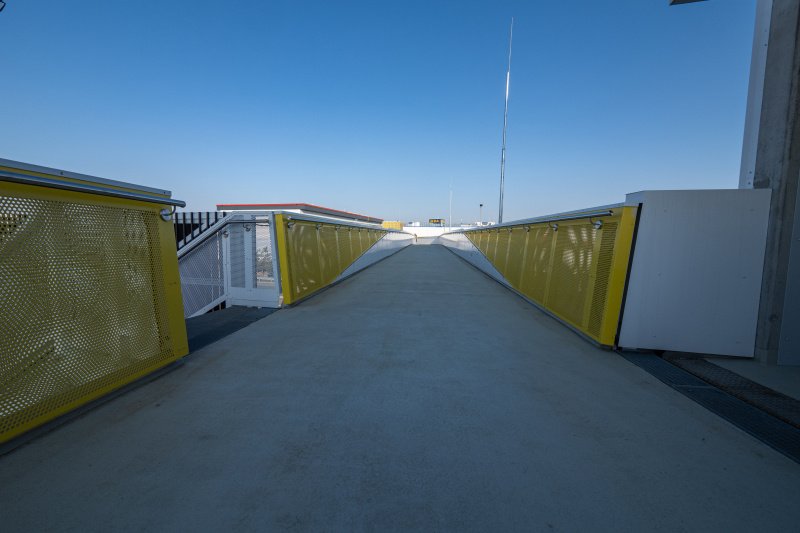

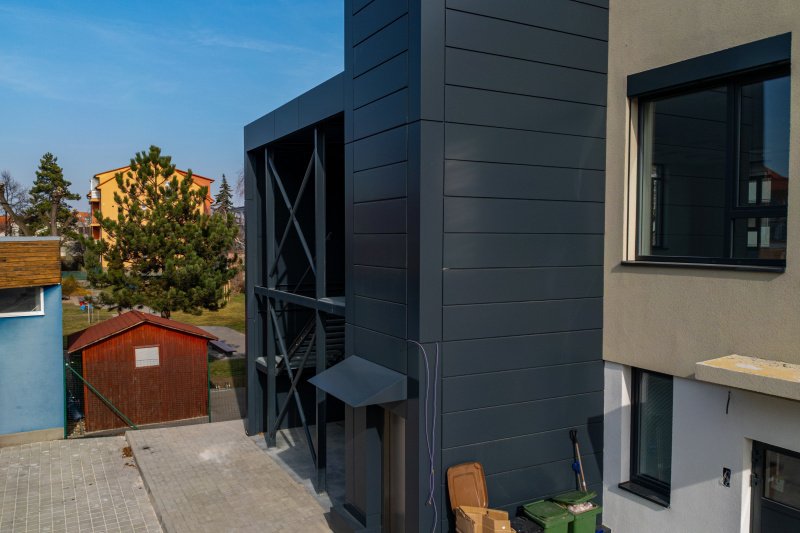

    Využití hliníkových voštinových panelů v architektuře
    Využití hliníkových voštinových panelů v architektuře
    Využití hliníkových voštinových panelů v architektuře
    Využití hliníkových voštinových panelů v architektuře
  • Doprava
    Sendvičové panely jsou vhodné k použití v dopravě, zejména té dálkové. Díky nízké hmotnosti snižují celkovou hmotnost vozidla a zvyšují tak množství zboží, které je možné přepravit jedním kamiónem nebo vlakem.

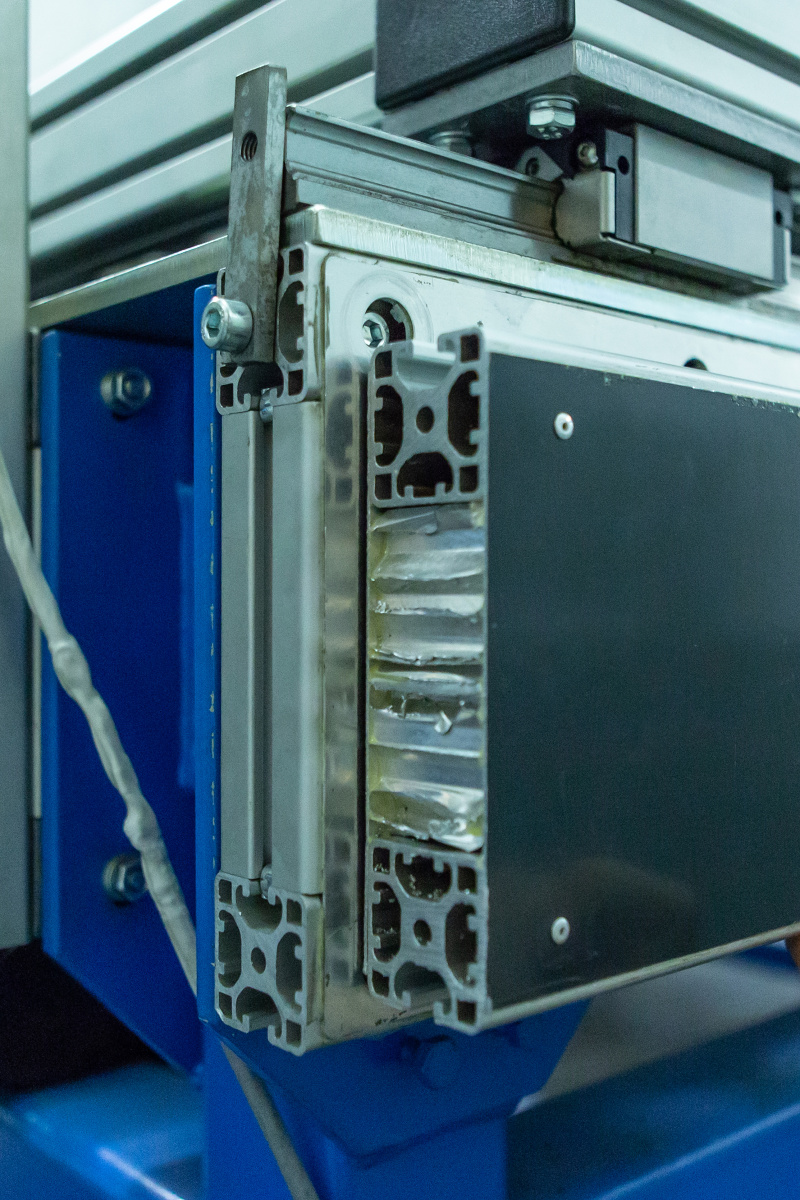

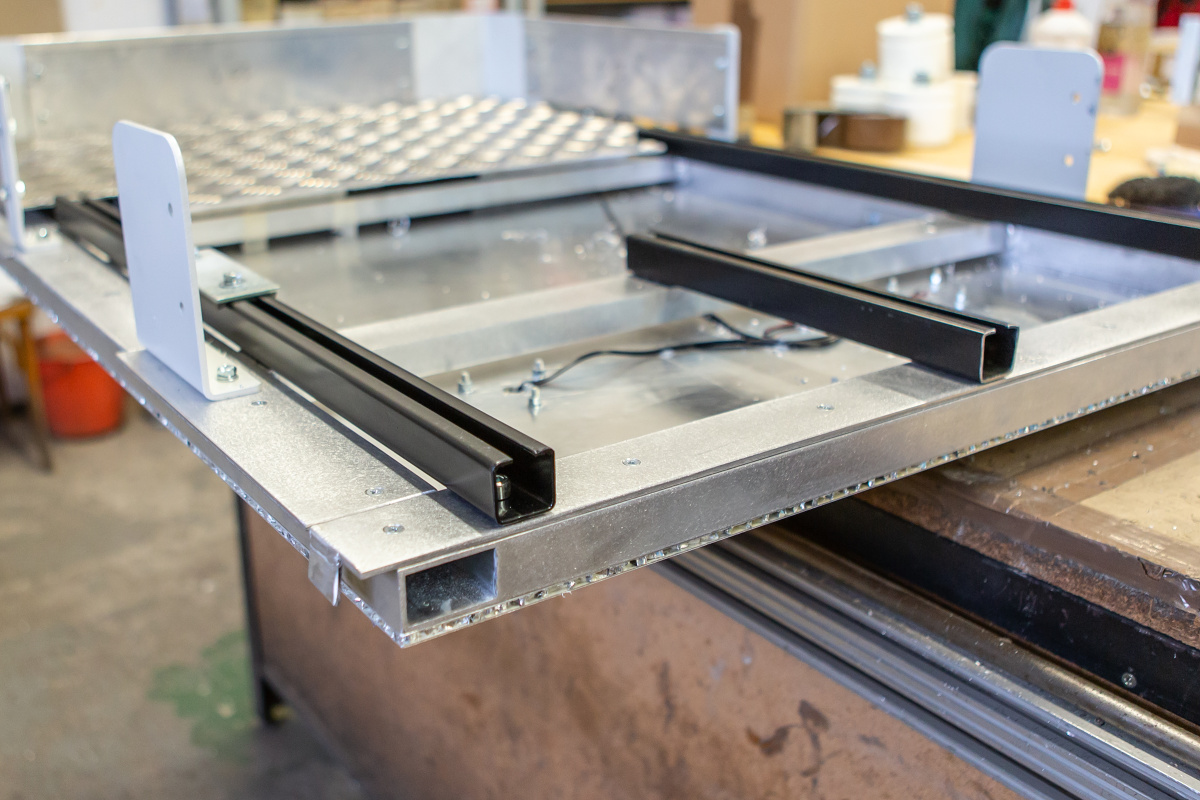

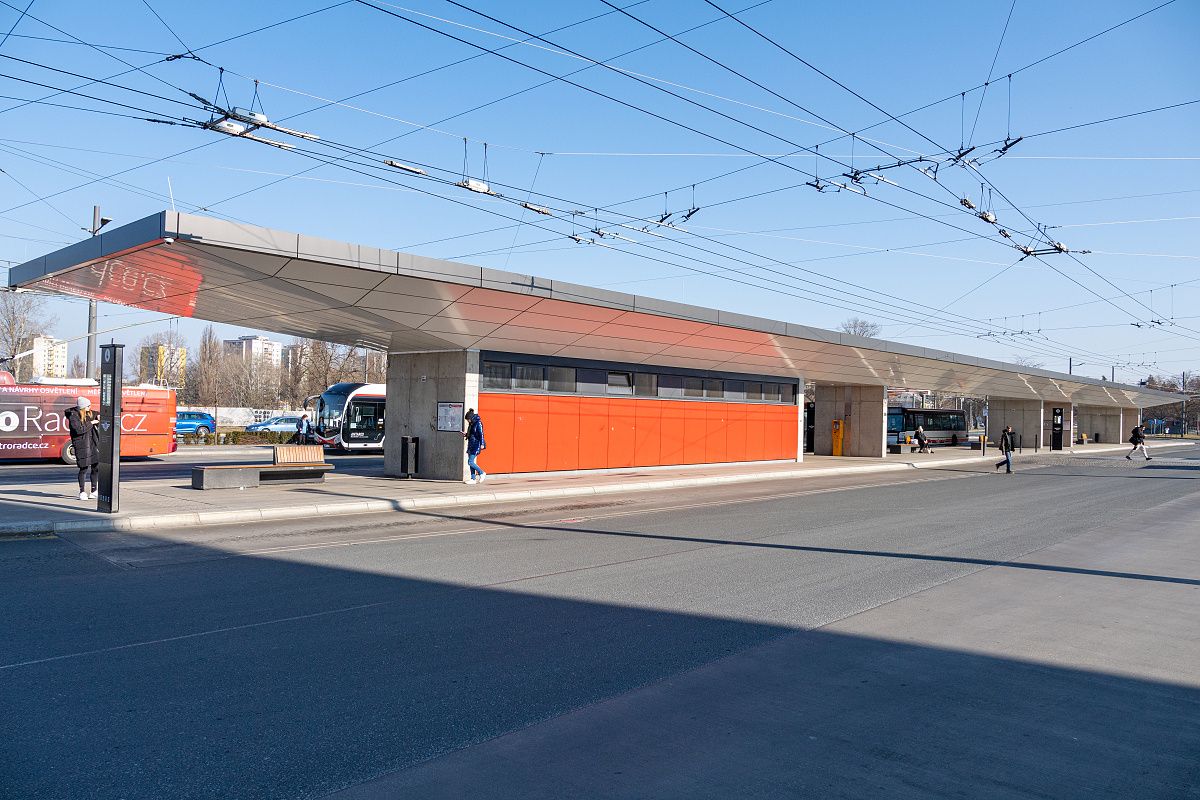

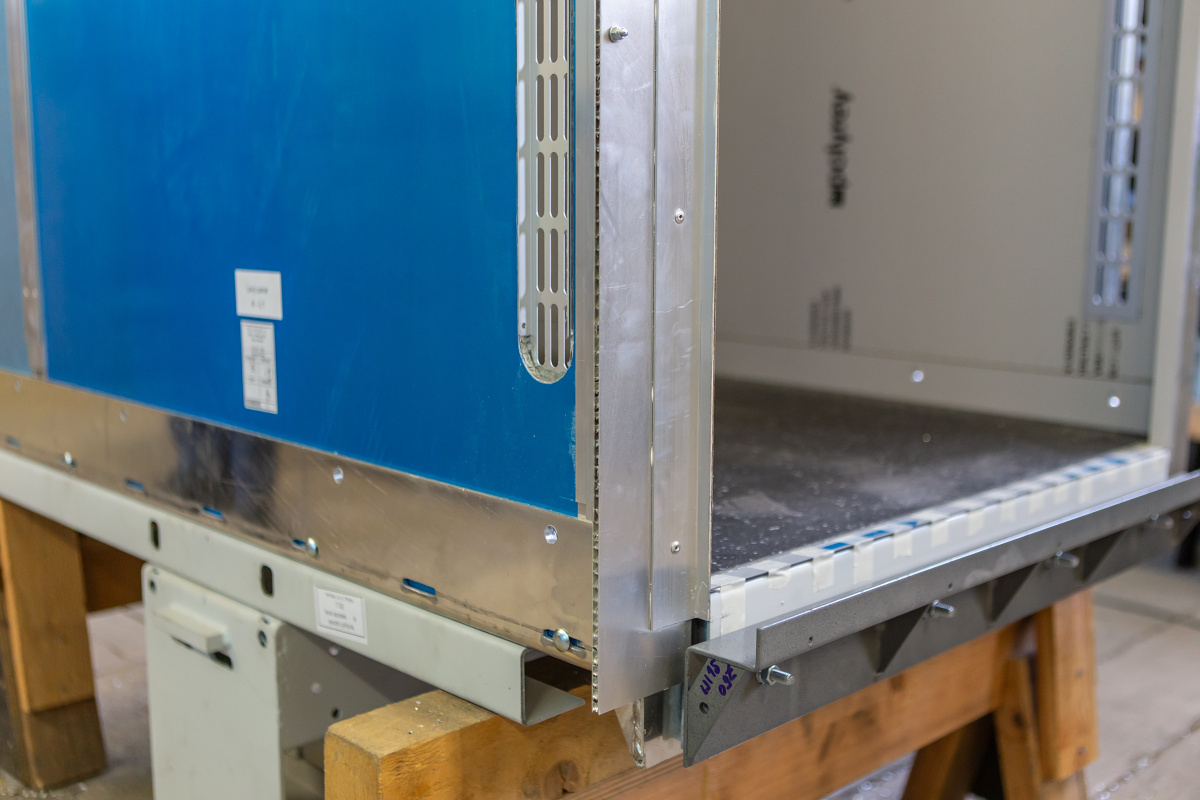

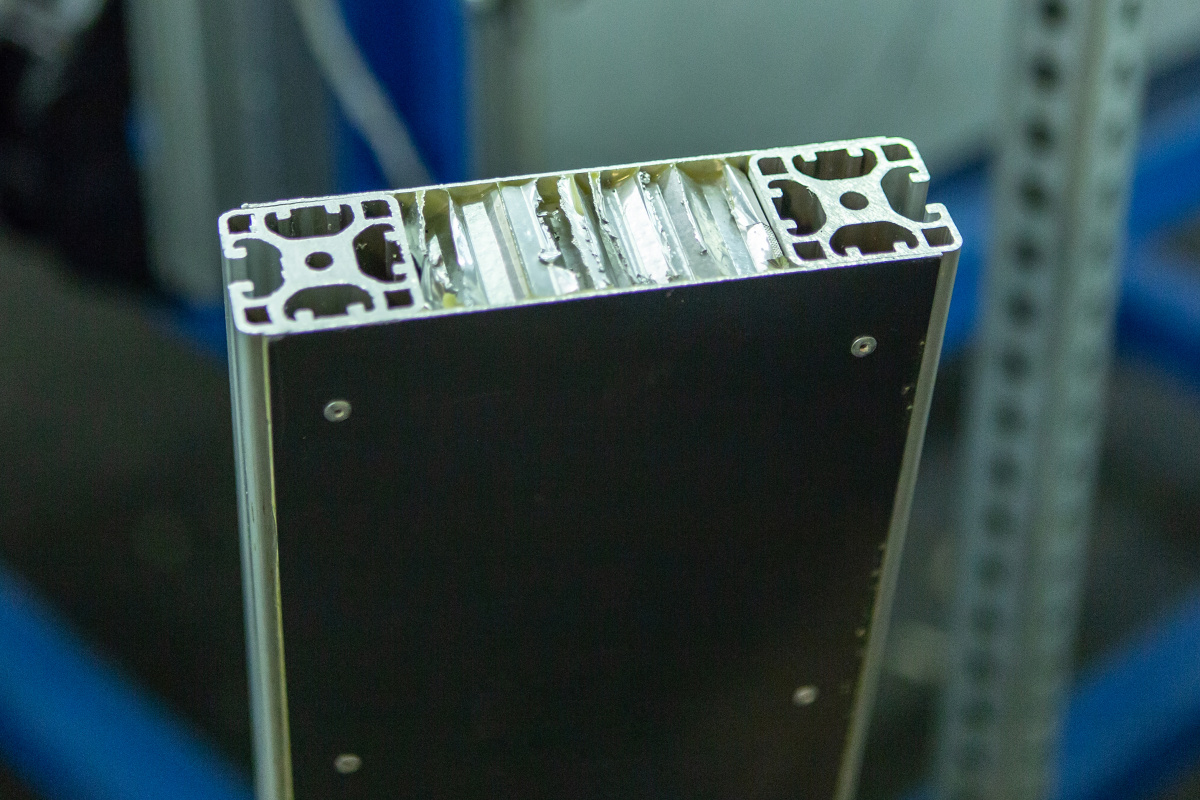

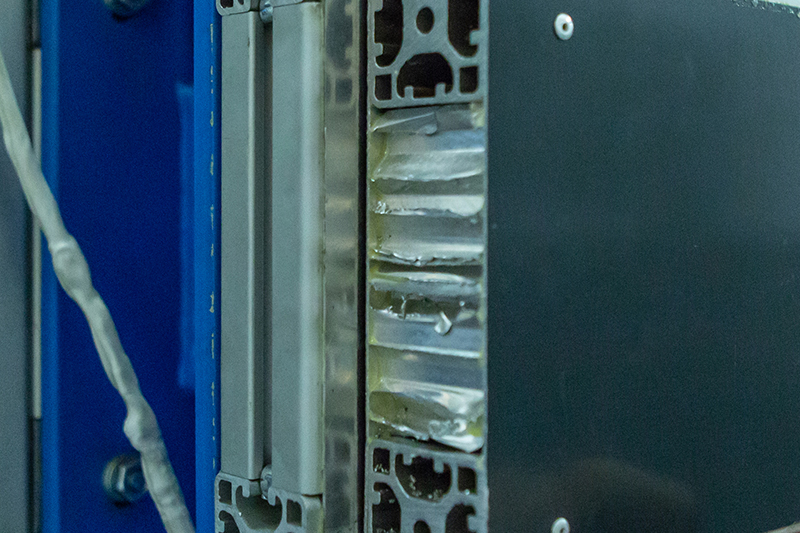

    Využití sendvičových panelů v dopravě
    Využití sendvičových panelů v dopravě
    Využití sendvičových panelů v dopravě
    Využití sendvičových panelů v dopravě
  • Průmysl
    Panely mohou být použity v průmyslu pro turbíny, lehké kontejnery, pracovní desky, kabiny obráběcích strojů, v aerodynamických tunelech, pro zdvihací plošiny, výtahy, jako sportovní vybavení. Používají se také pro usměrnění toku vzduchu, světla, vody a jiných kapalin.

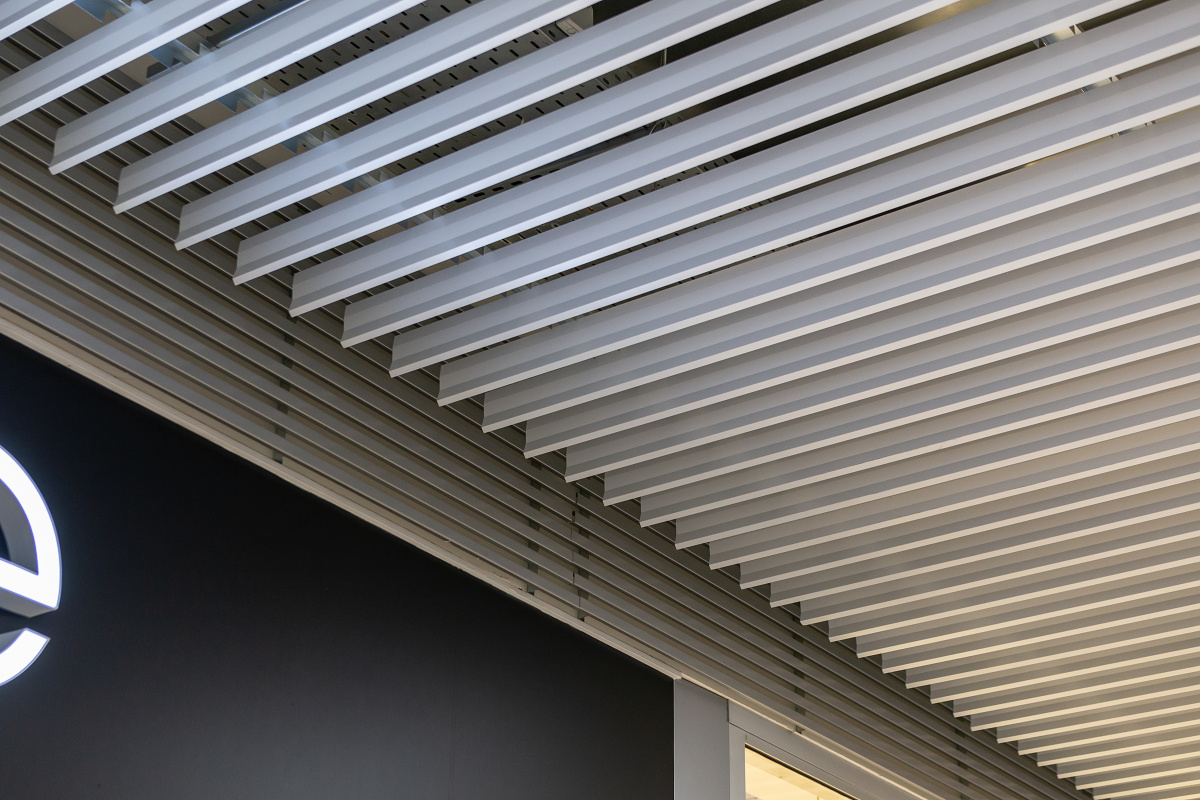

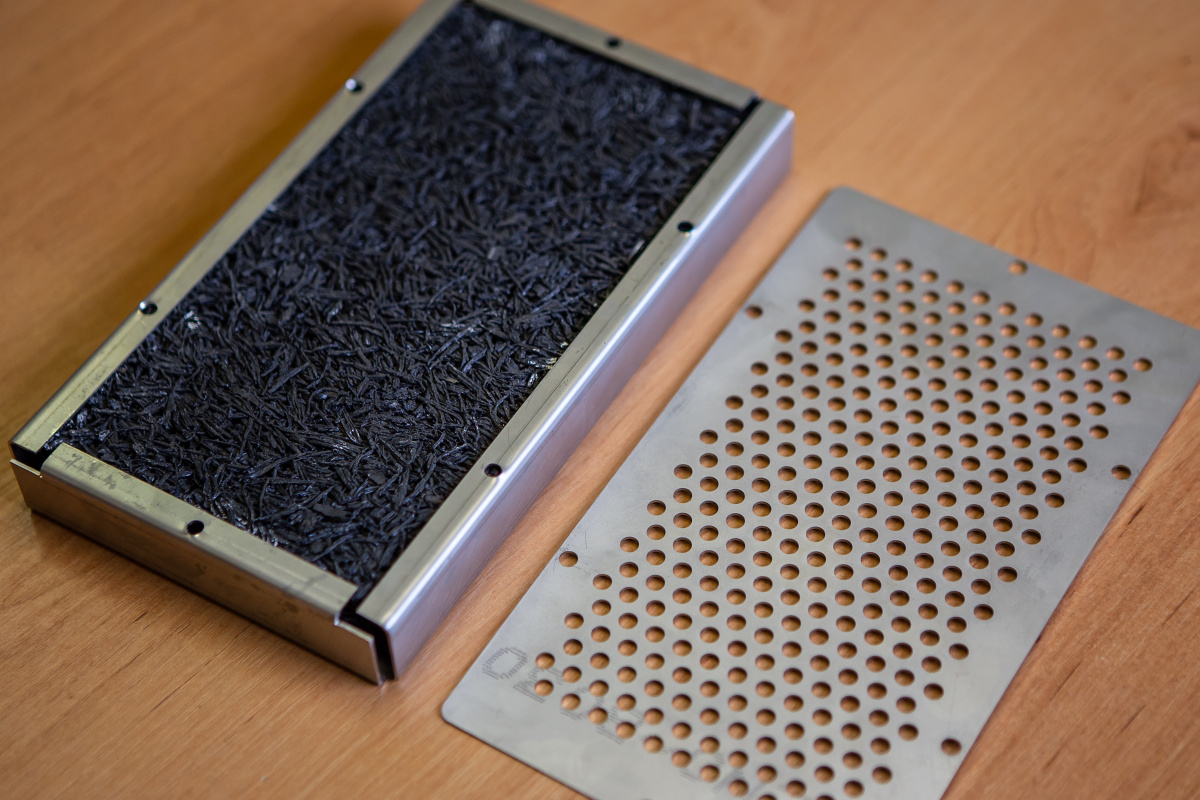

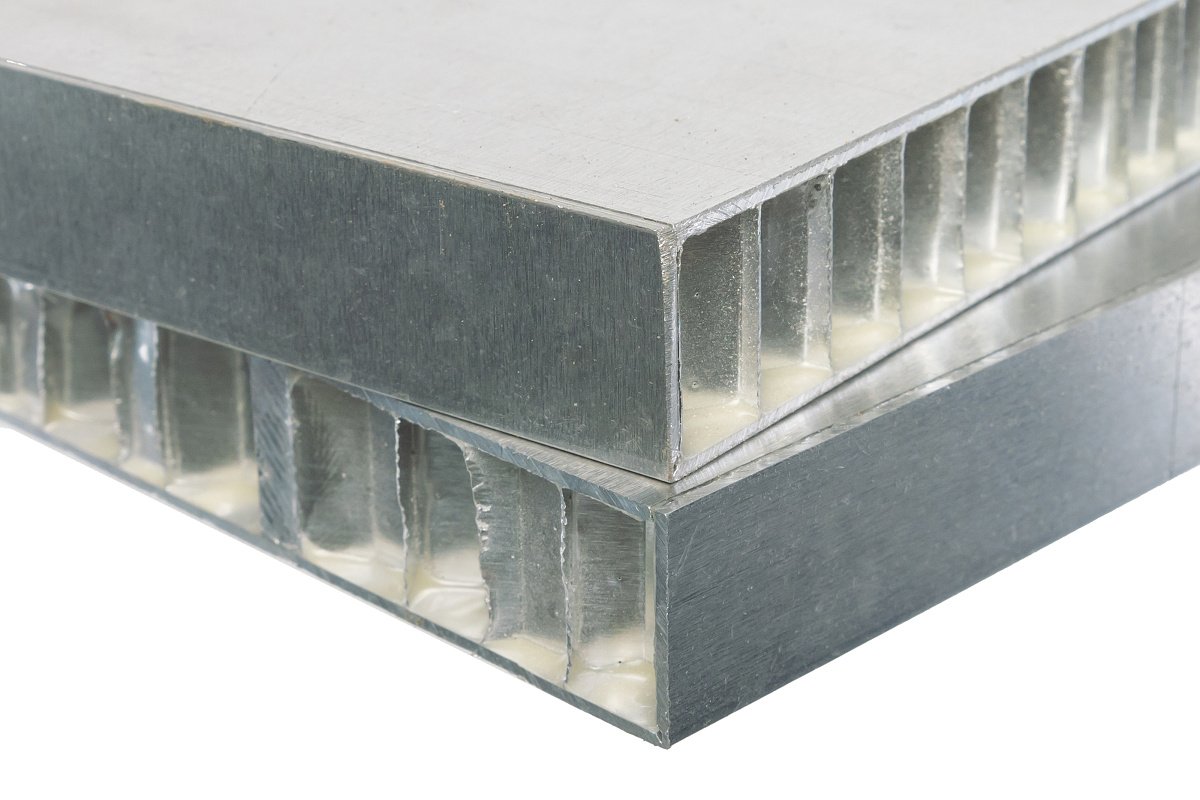

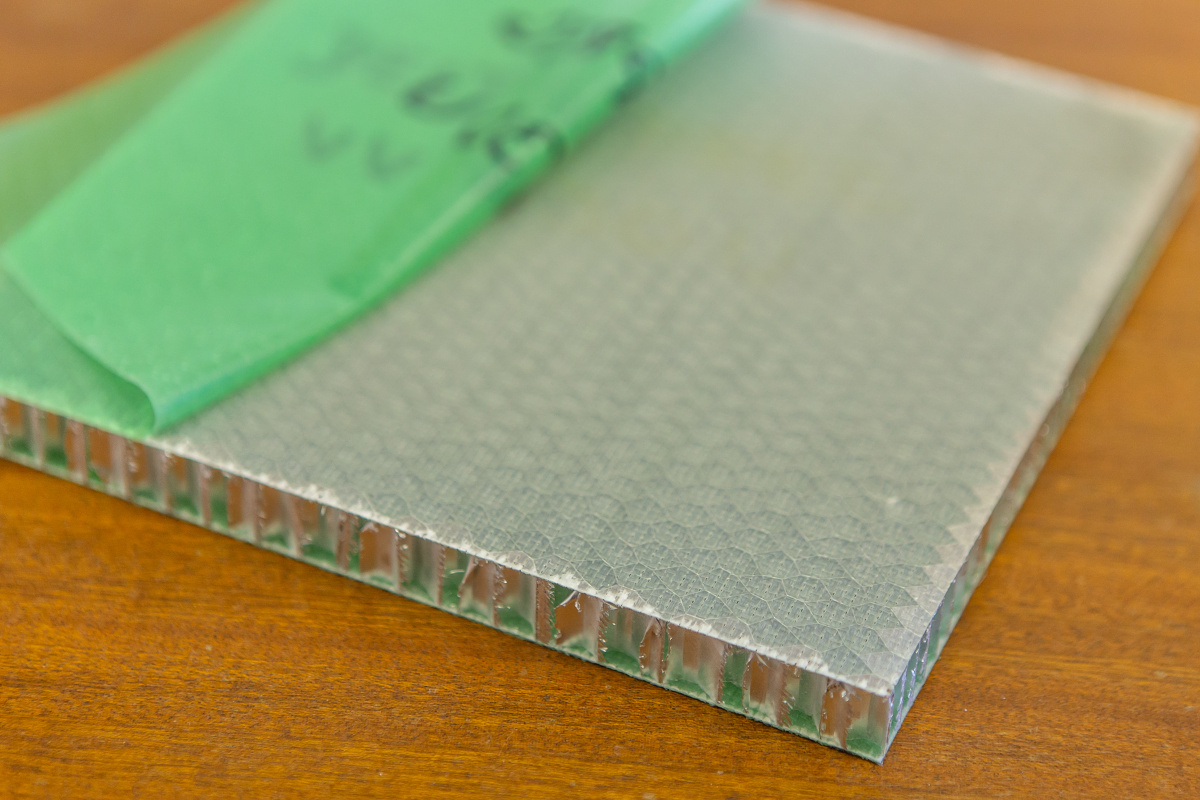

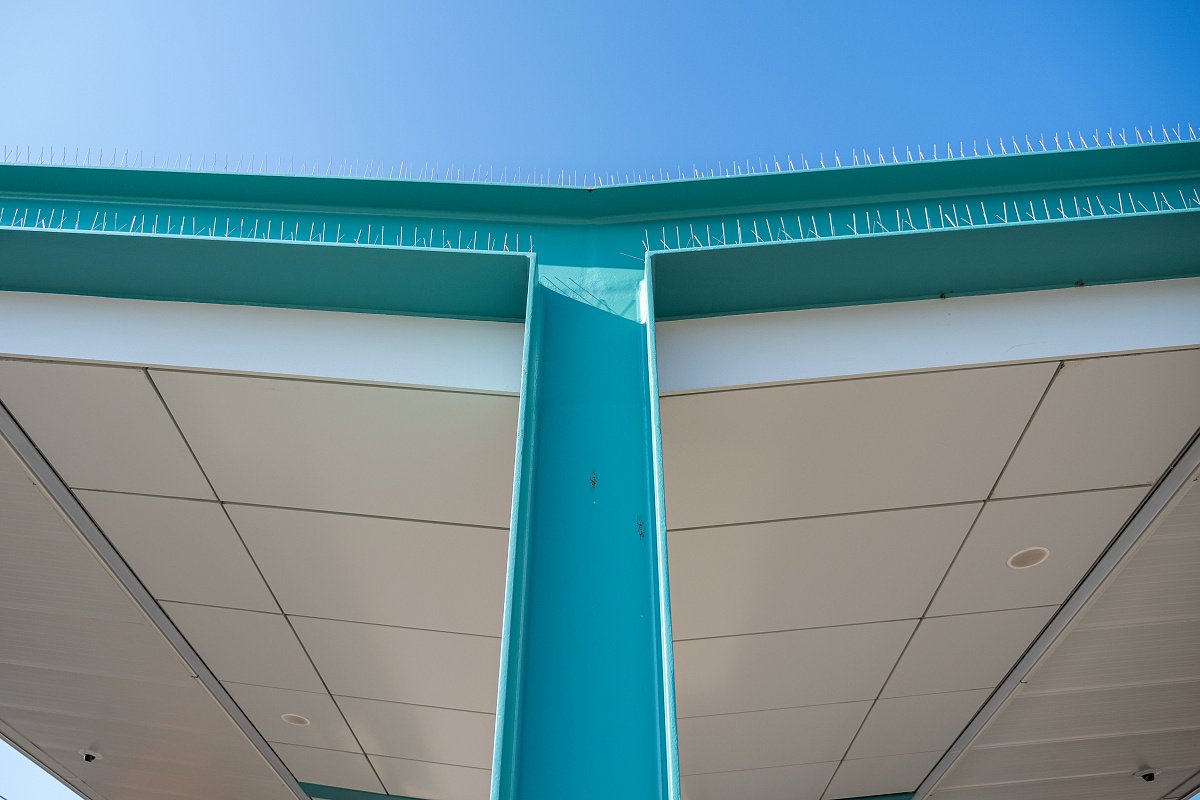

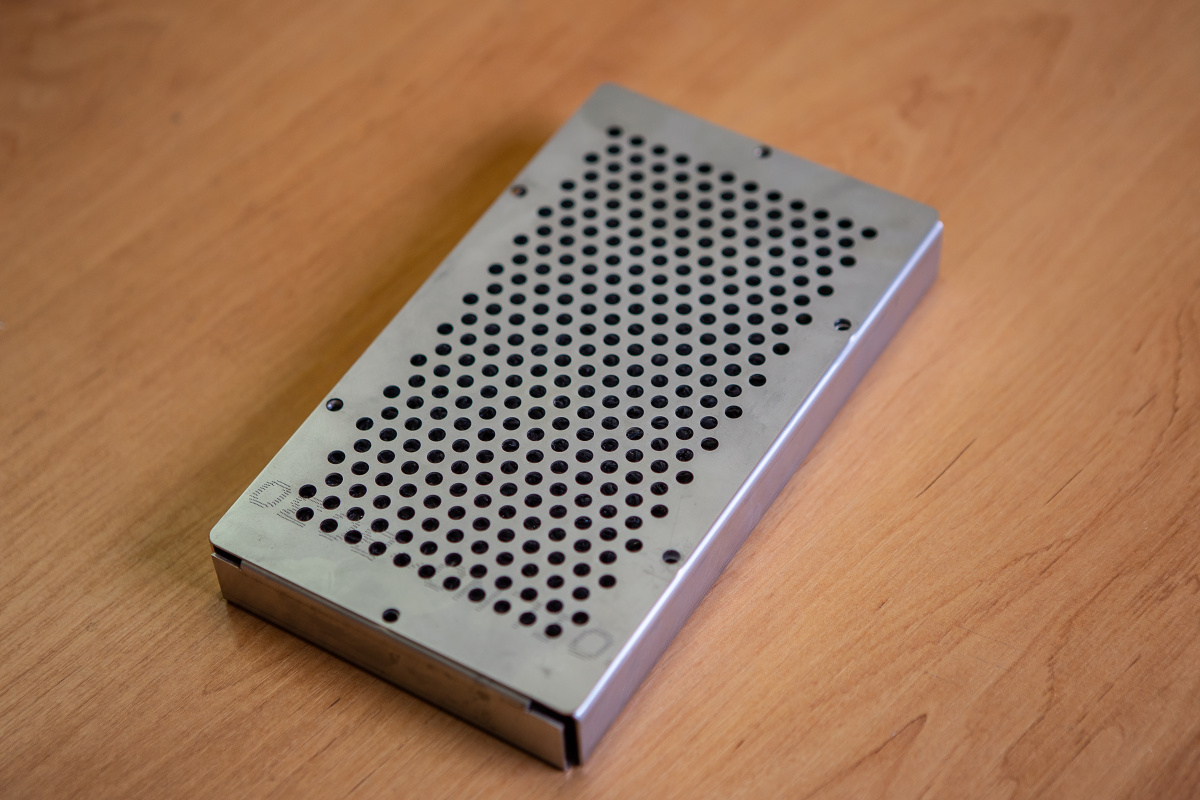

    Využití hliníkových voštinových panelů v průmyslu
    Využití hliníkových voštinových panelů v průmyslu
    Využití hliníkových voštinových panelů v průmyslu
    Využití hliníkových voštinových panelů v průmyslu

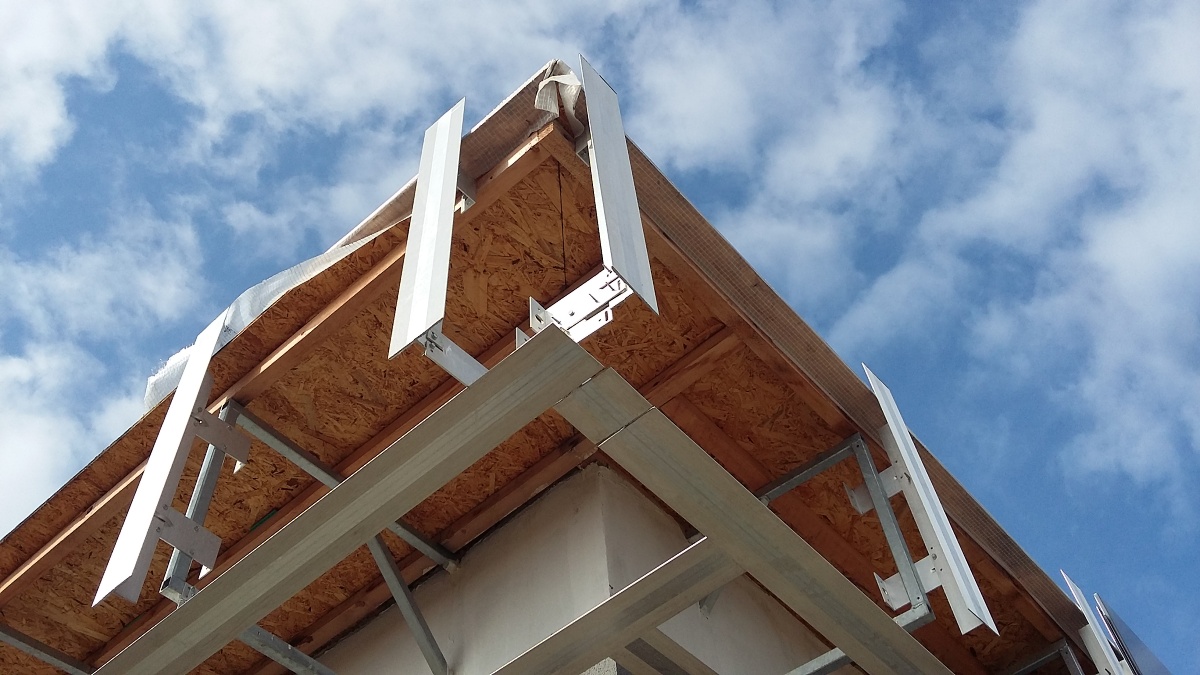

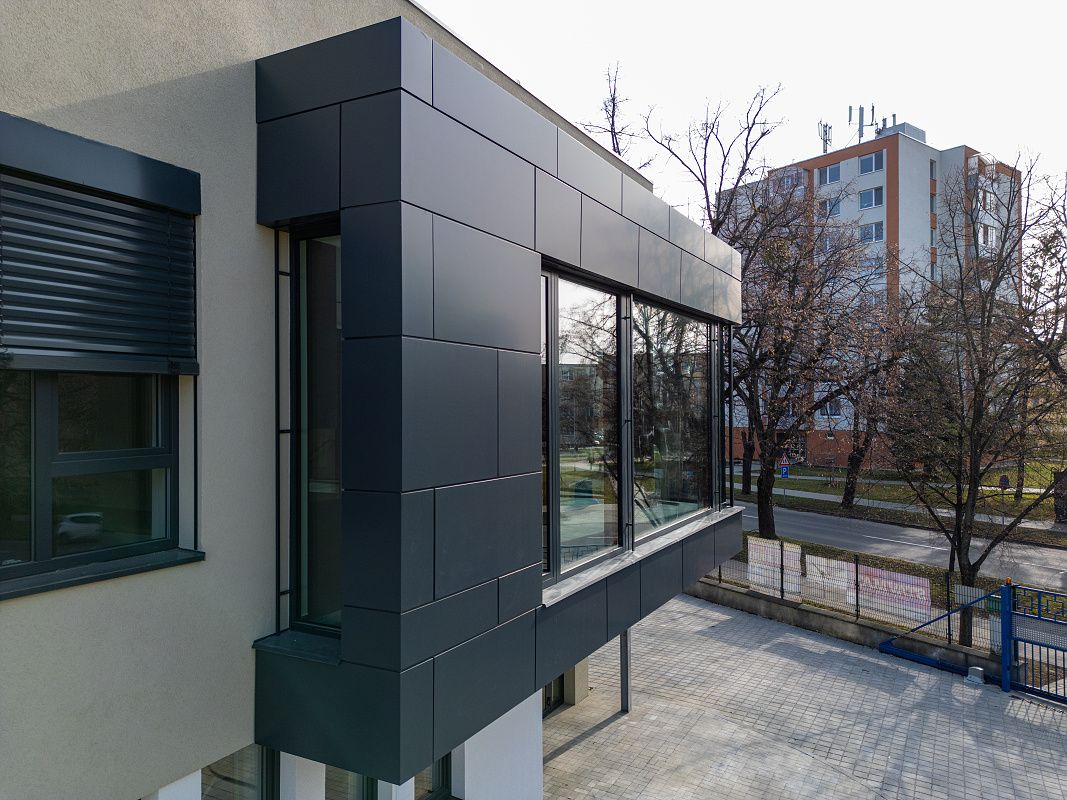

  • Stavebnictví
    Využitelné jsou i ve stavebnictví jako konstrukční a nosné prvky, příčky, obklady, fasády, podlahové krytiny, dveře, stropy apod. Jsou nehořlavé a našly své uplatnění také ve vzduchotechnice, protihlukových bariérách, dopravním značení. Výjimkou není ani průmyslový nábytek.

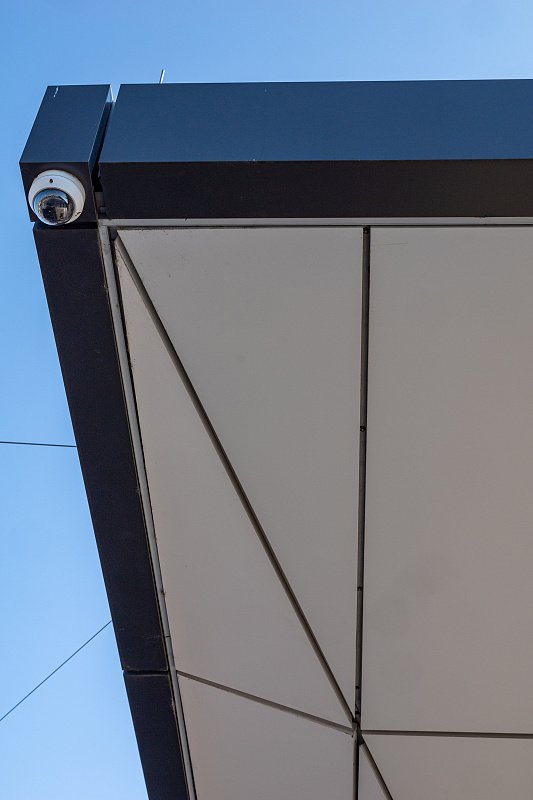

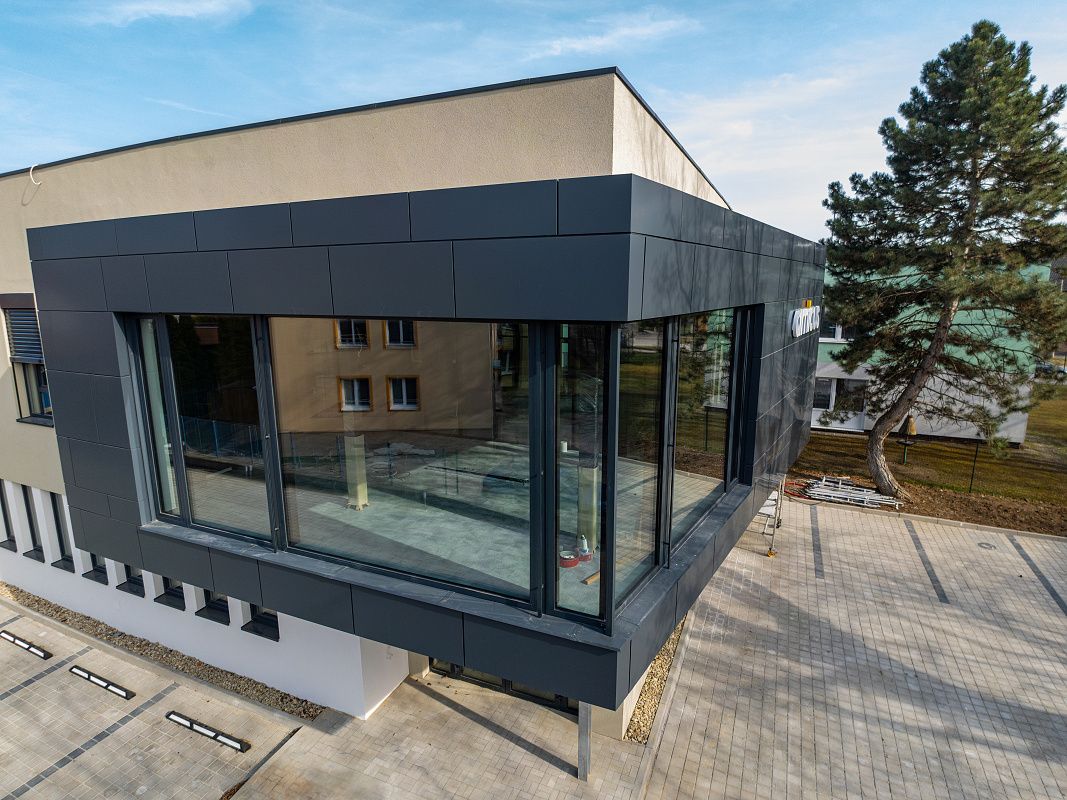

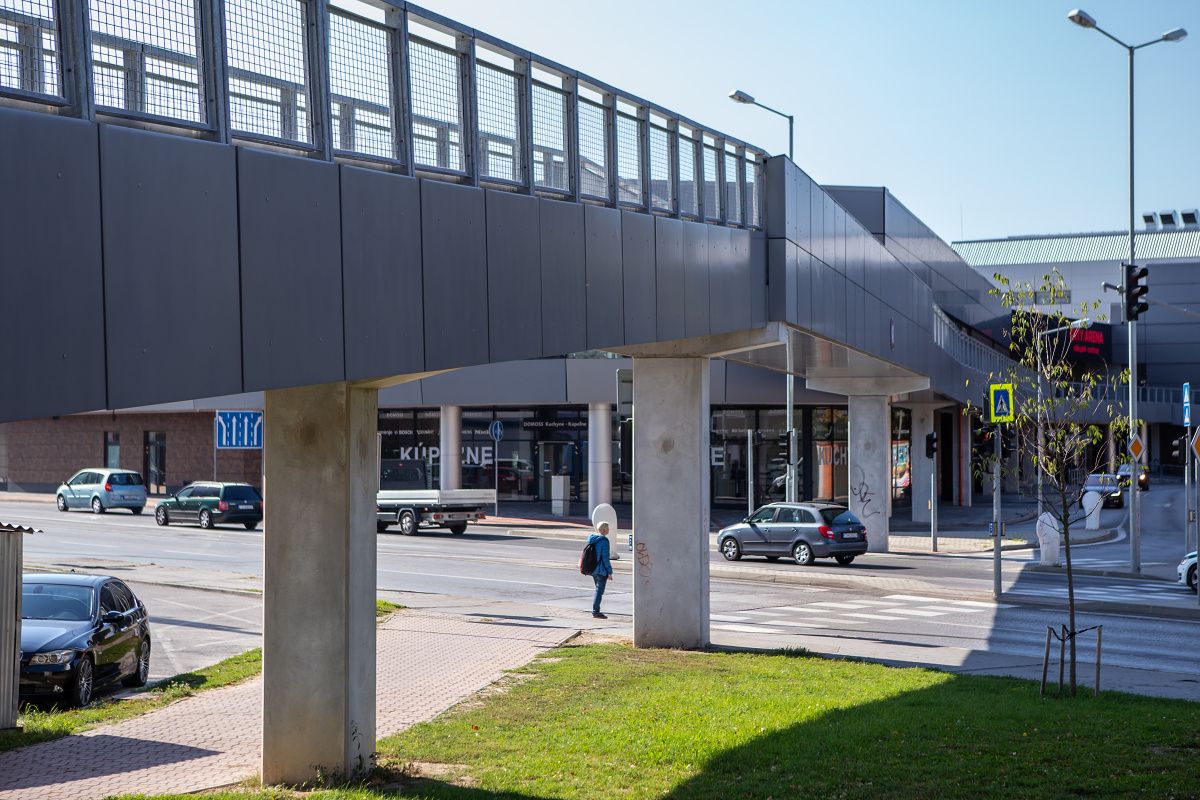

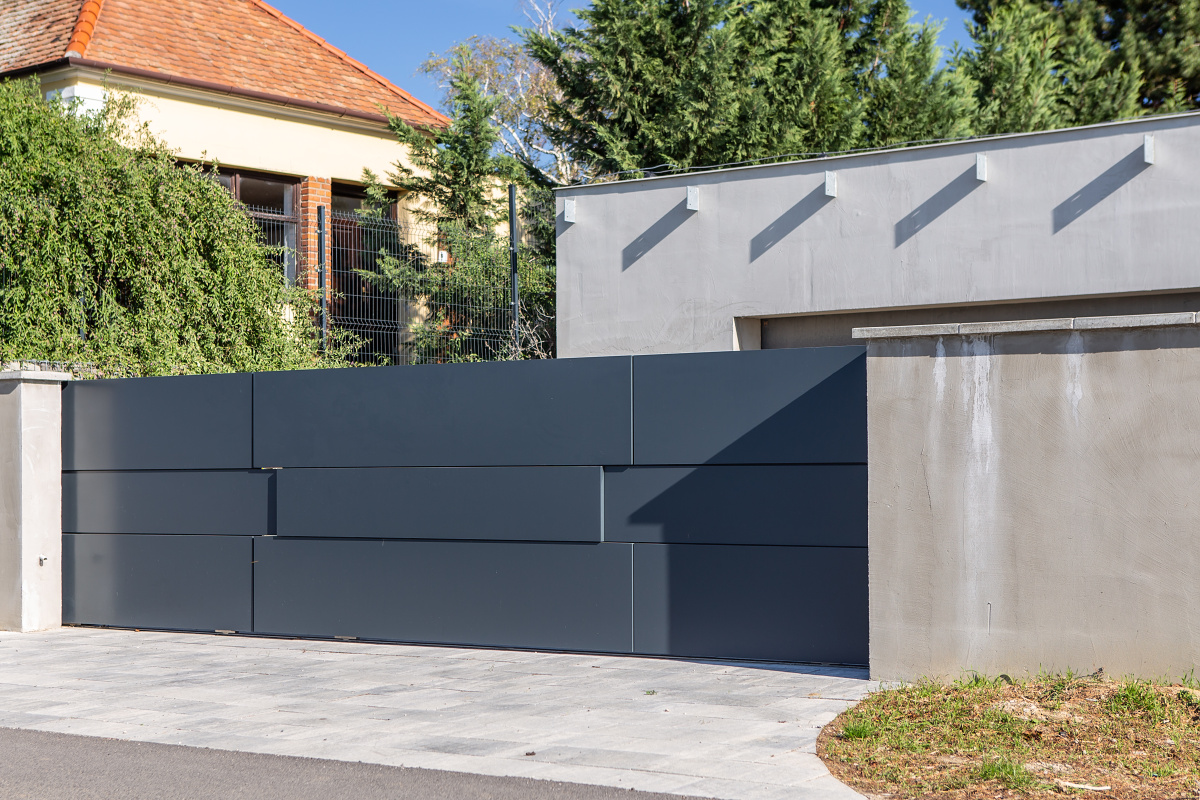

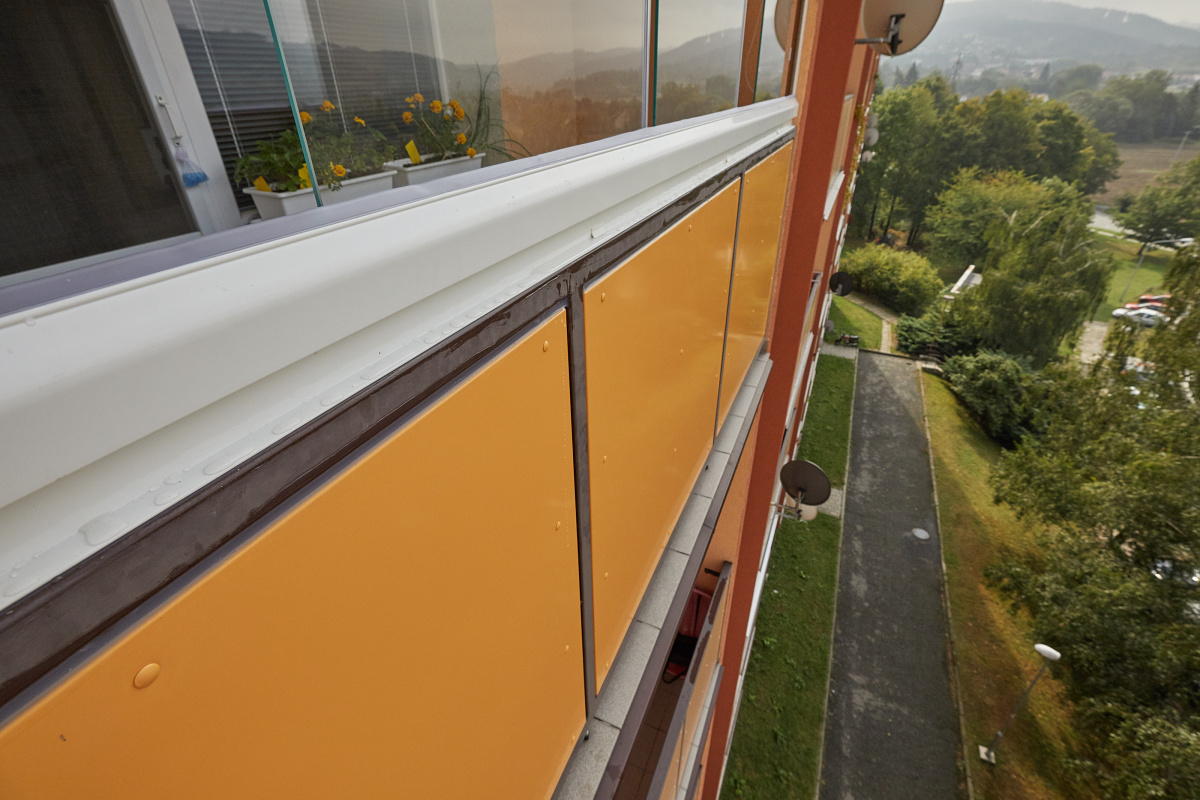

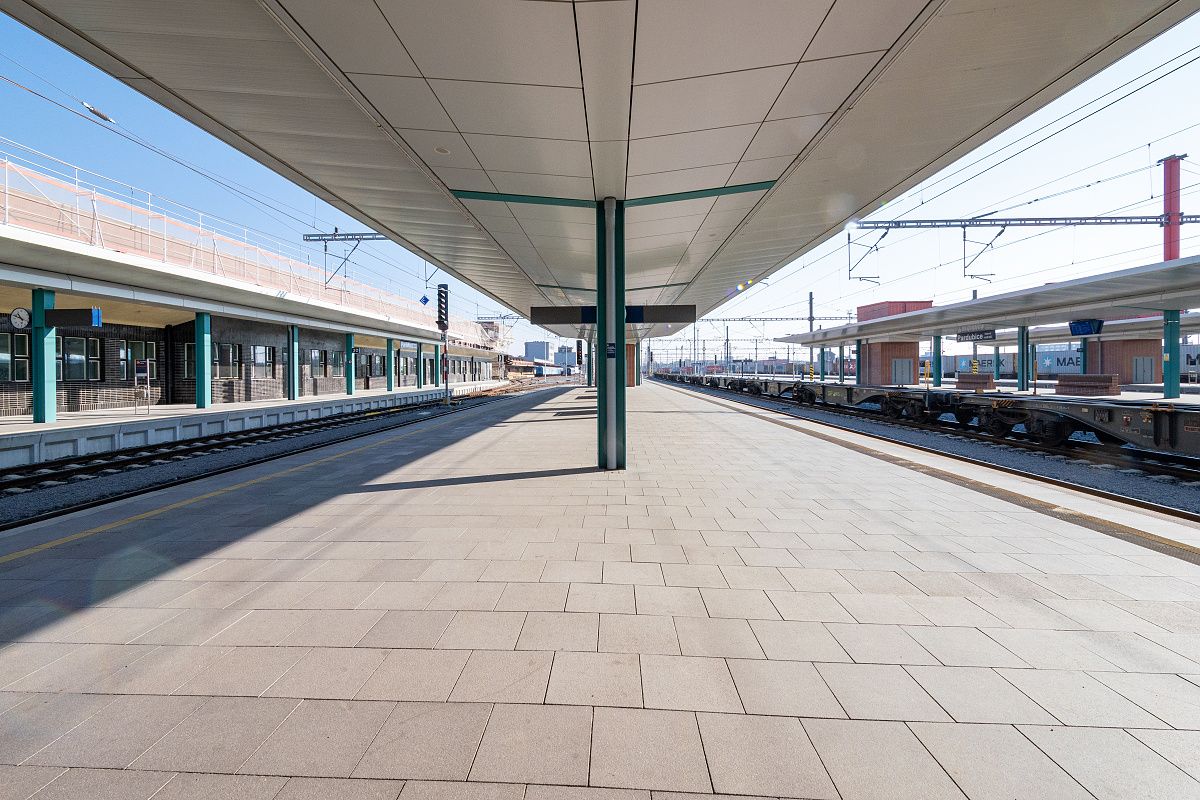

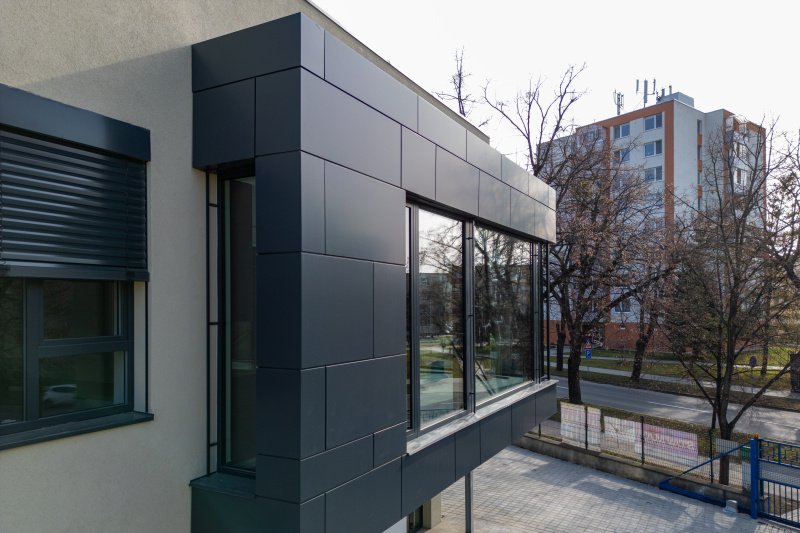

    Využití hliníkových voštinových panelů v stavebnictví
    Využití hliníkových voštinových panelů v stavebnictví
    Využití hliníkových voštinových panelů v stavebnictví
    Využití hliníkových voštinových panelů v stavebnictví

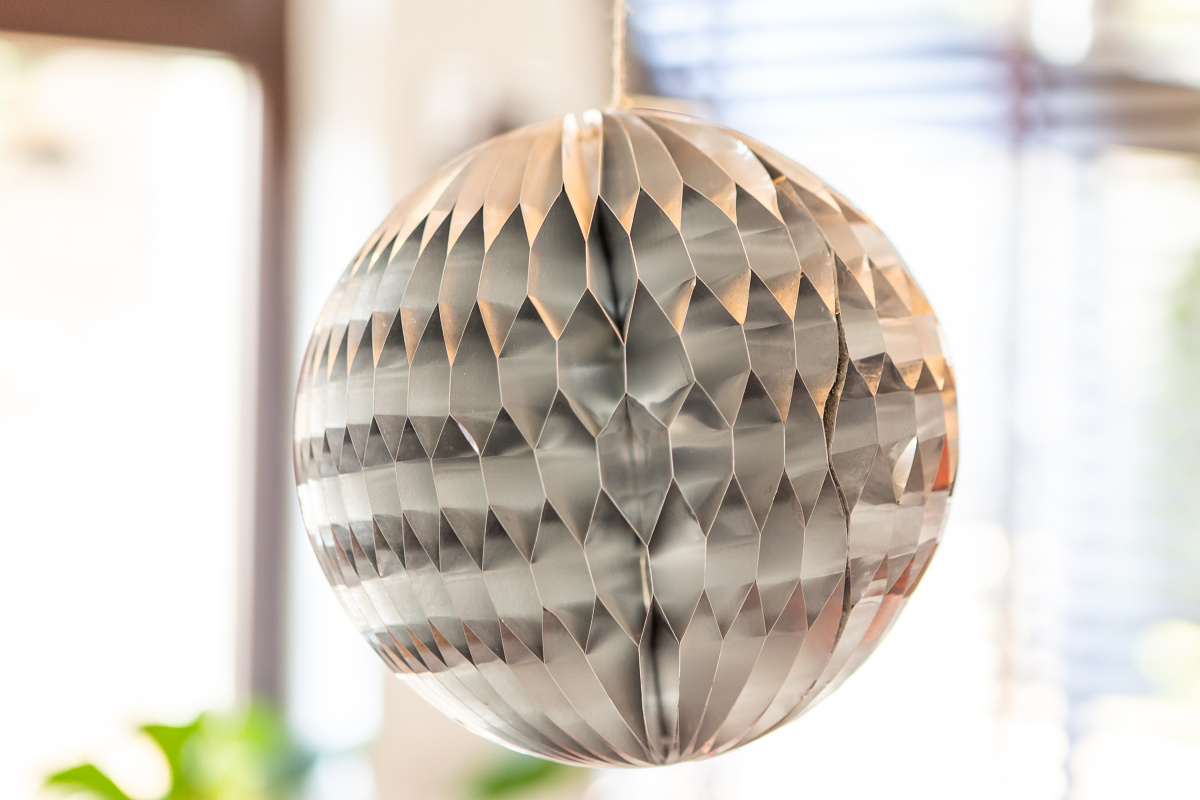

  • Reklama
    Sendvičové panely svou strukturou nabízejí lehkou podporu pro billboardy, 3D grafiku nebo jiný dekorační materiál použitelný v interiéru i exteriéru.

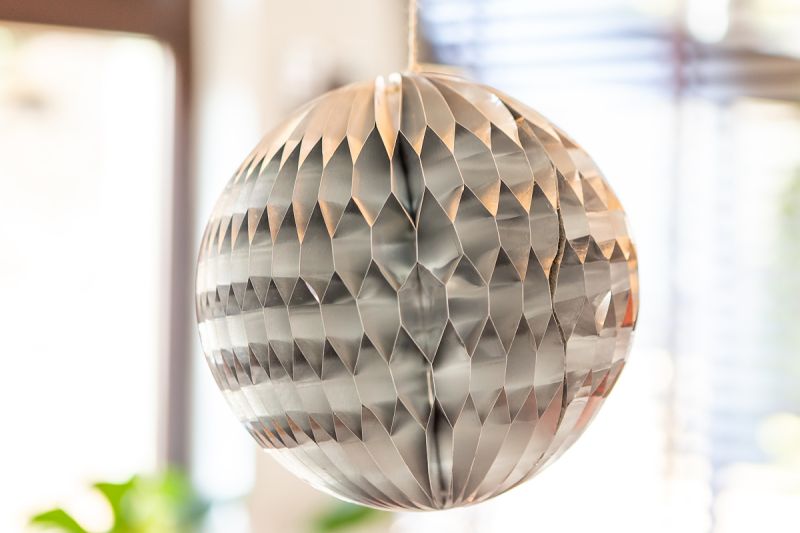

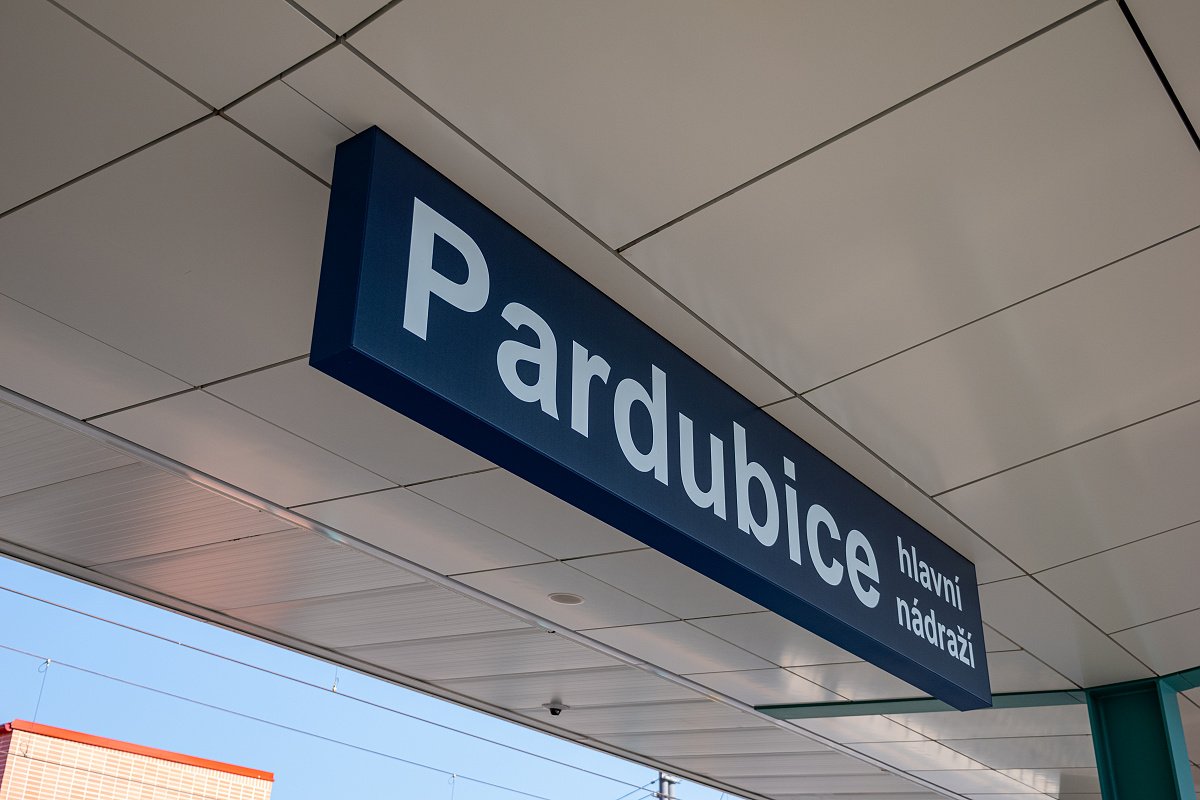

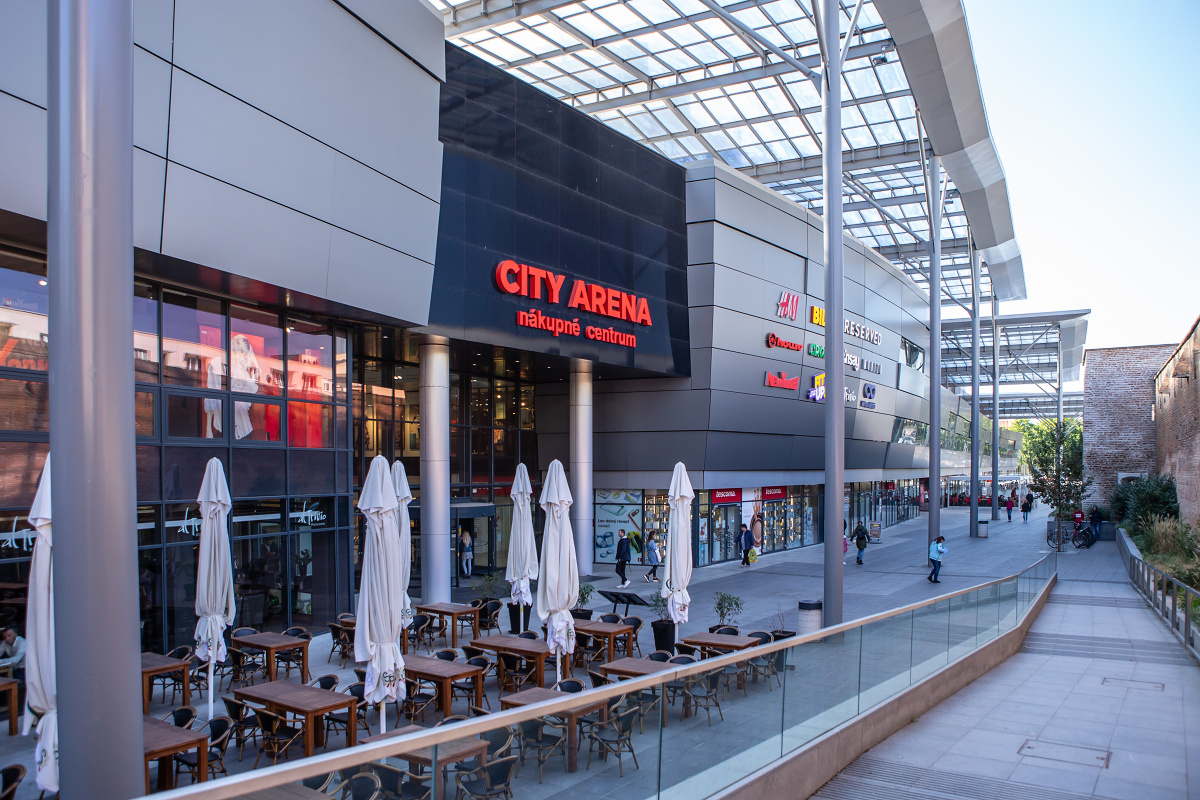

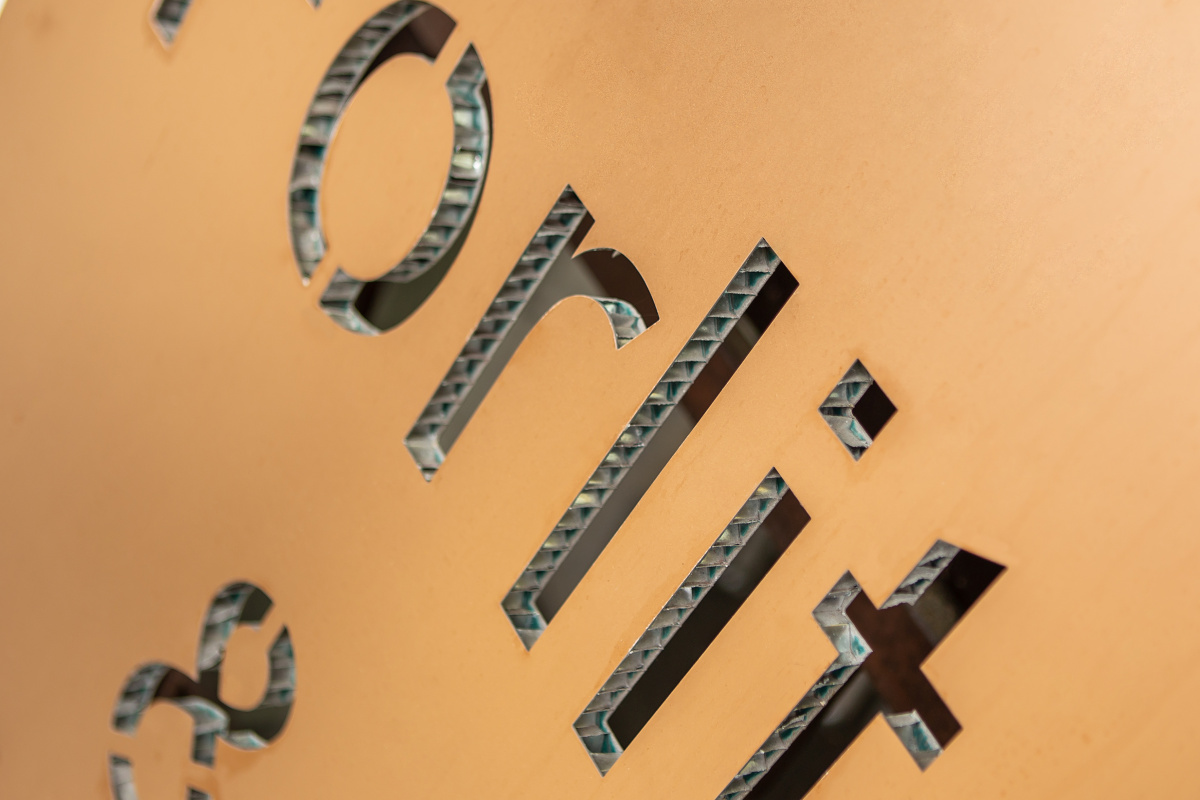

    Využití hliníkových voštinových panelů v reklamě
    Využití hliníkových voštinových panelů v reklamě
    Využití hliníkových voštinových panelů v reklamě
    Využití hliníkových voštinových panelů v reklamě

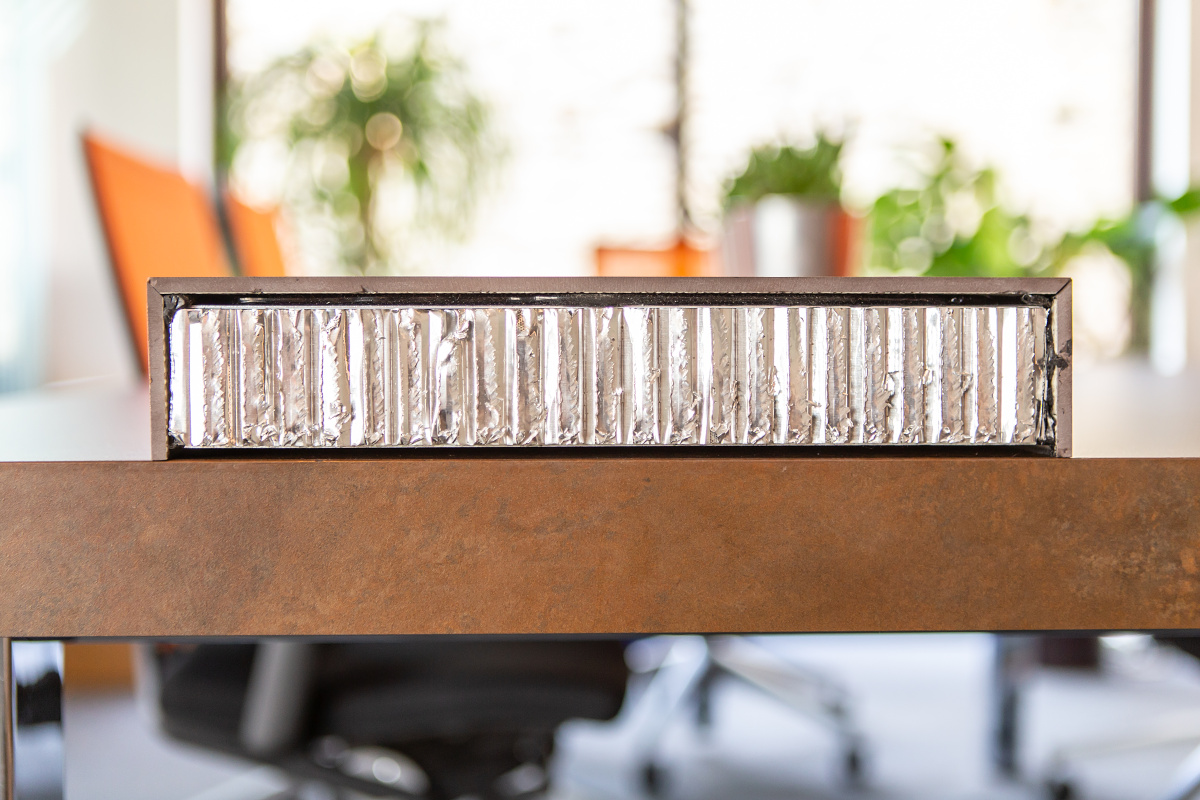

  • Nábytek a interiéry
    Hliník je skvěle využitelný i v užitých předmětech jako jsou stoly, skříně, police, dekorativní prvky, kombinovaný nábytek, prostorové příčky a další.

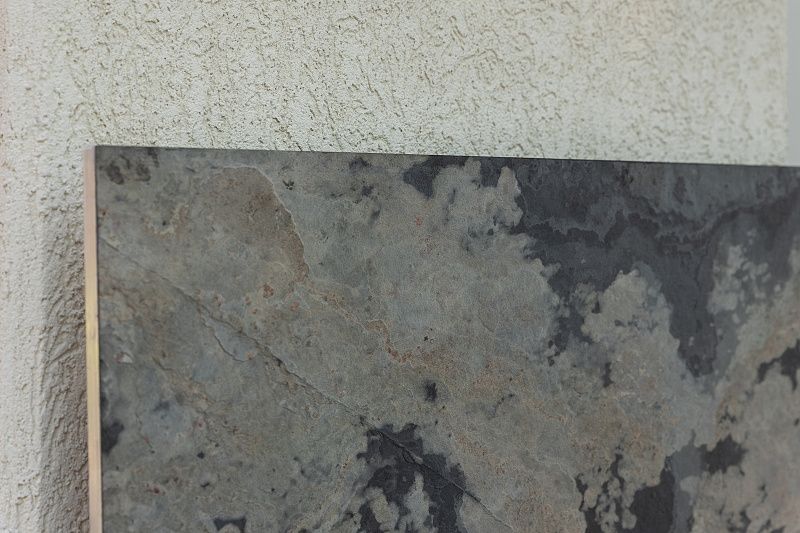

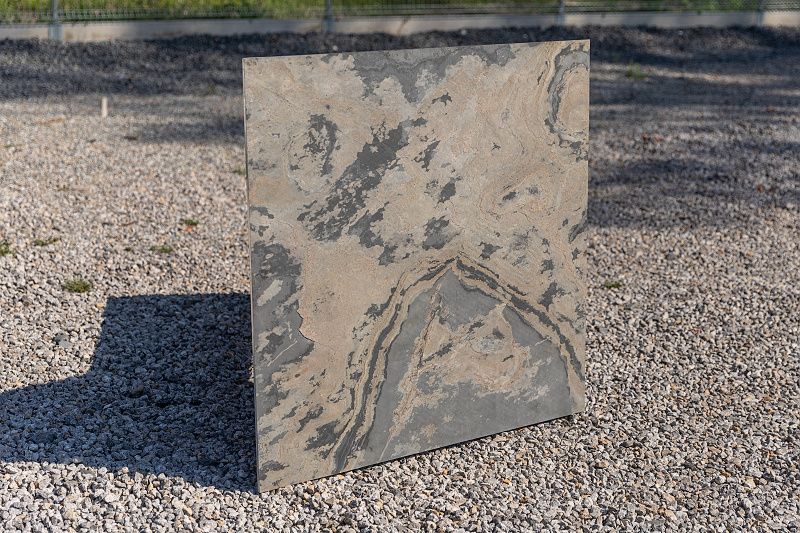

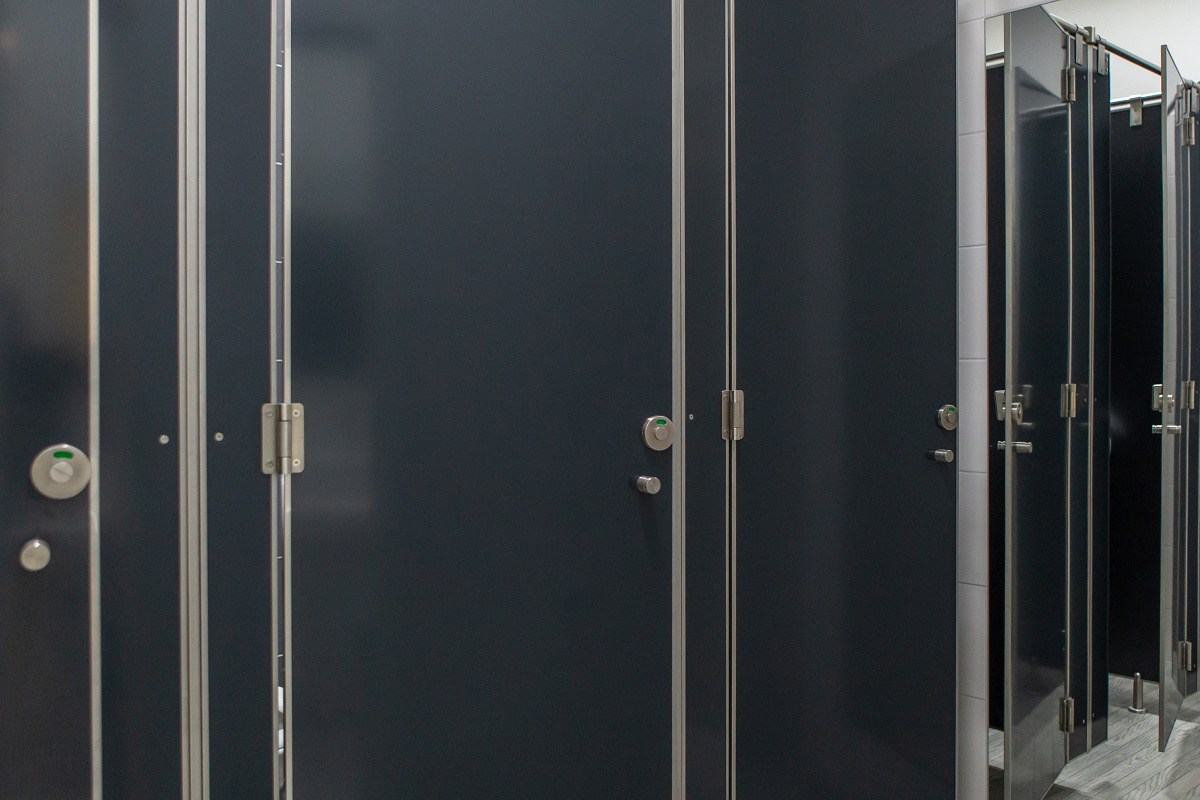

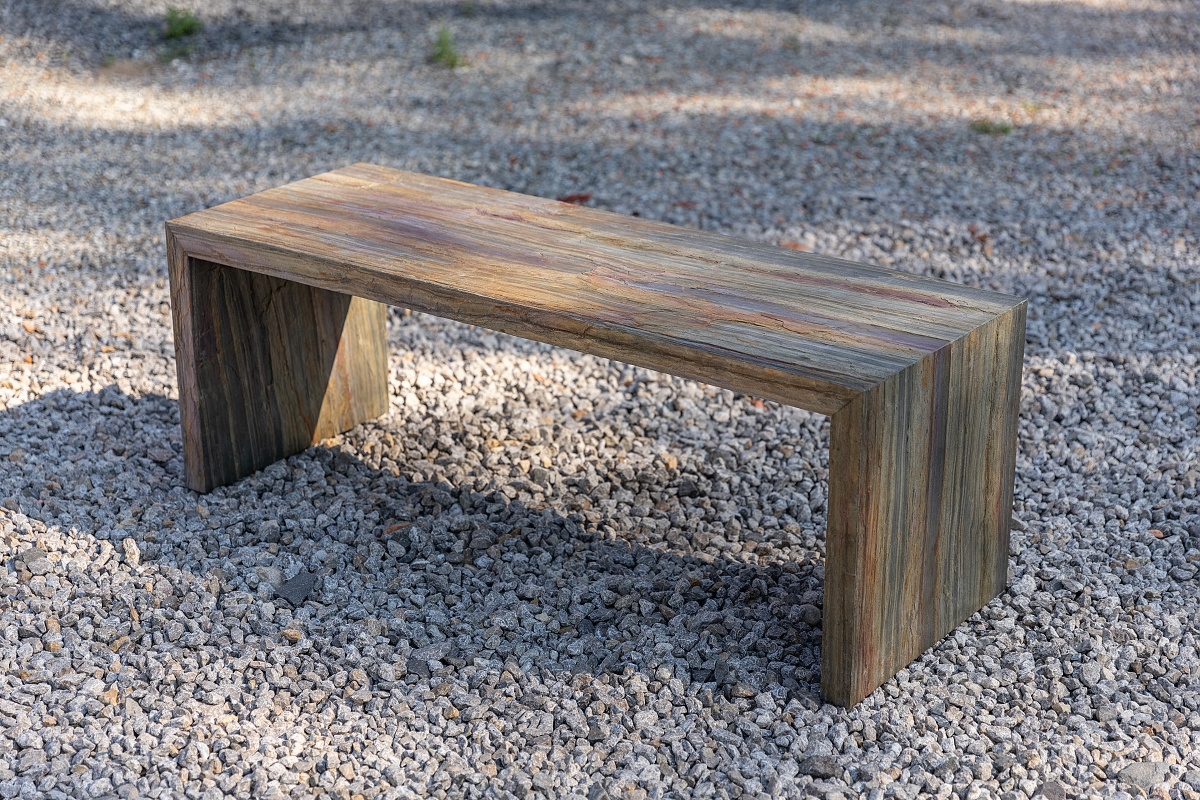

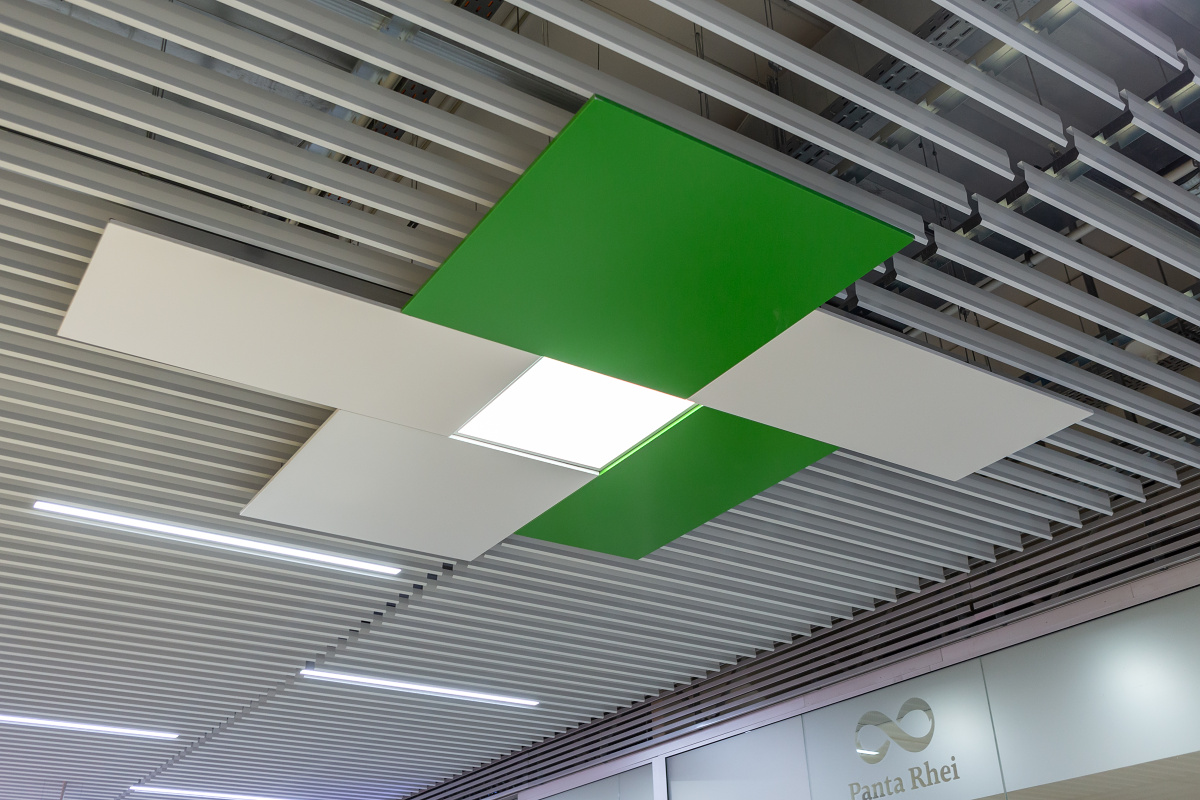

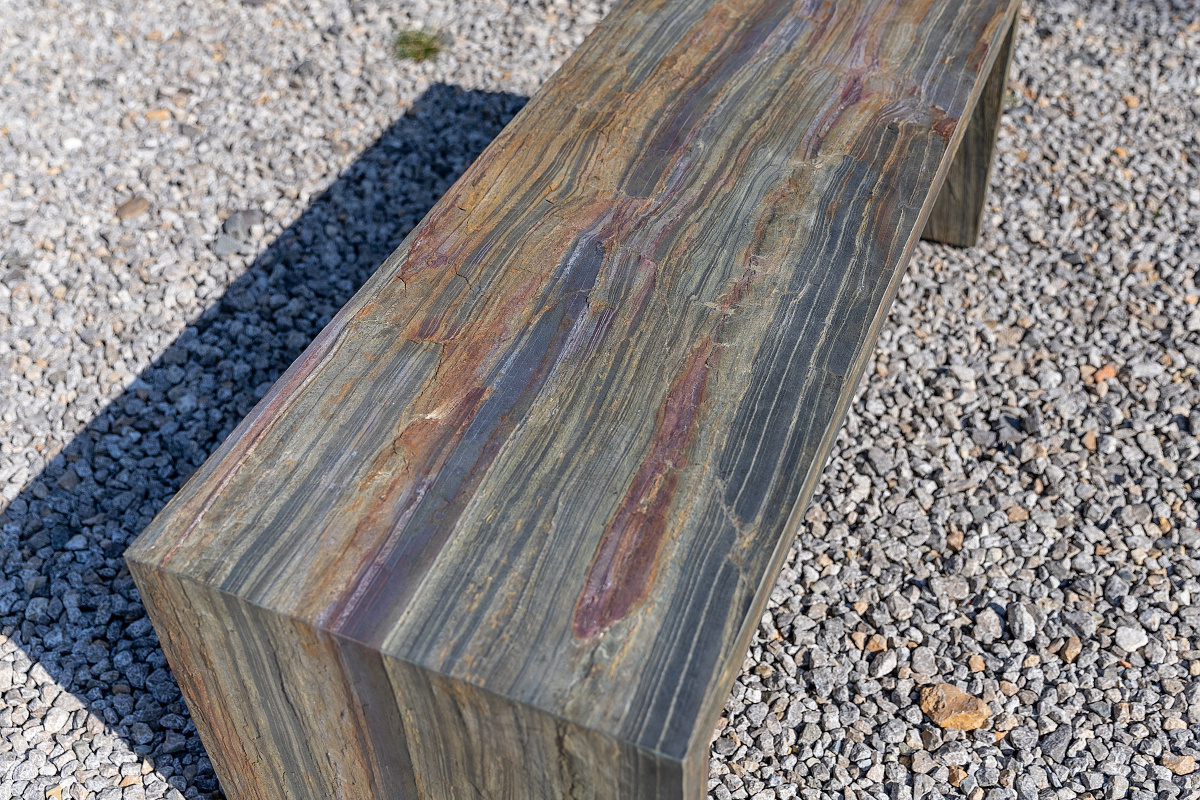

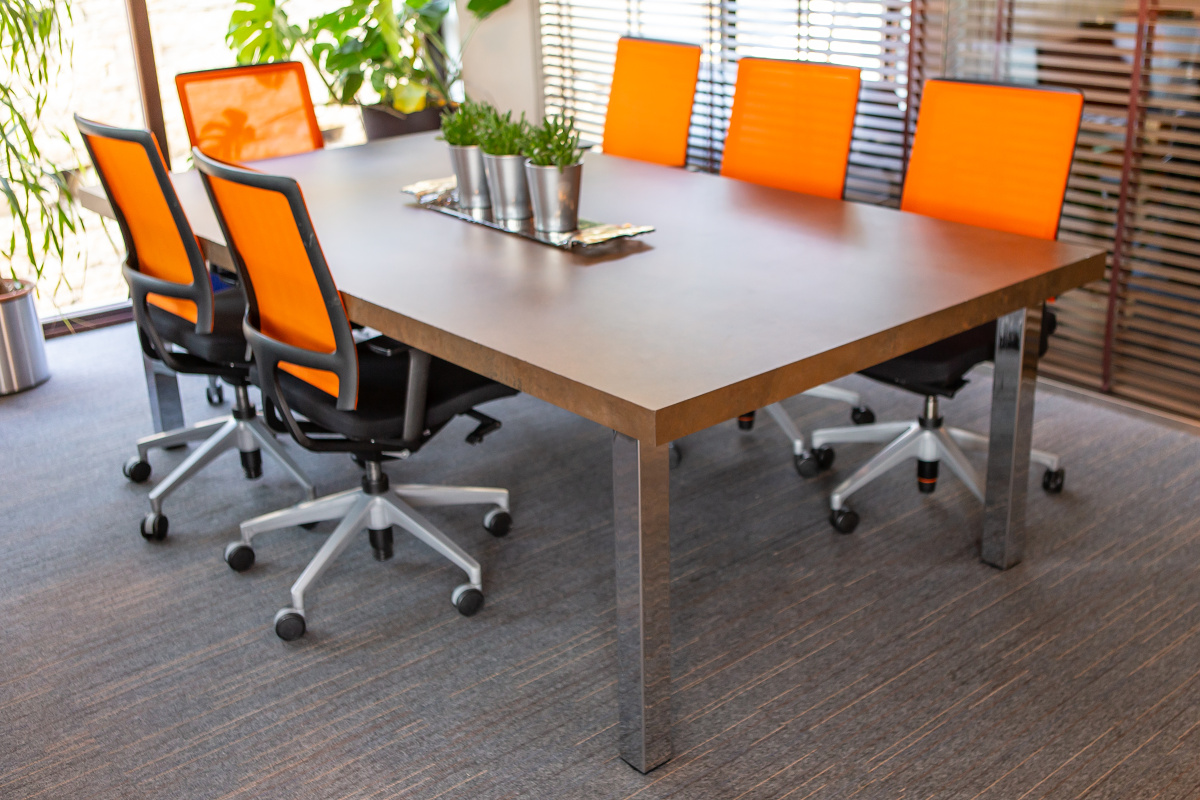

    Využití hliníkových voštinových panelů v nábytku a interiéru
    Využití hliníkových voštinových panelů v nábytku a interiéru
    Využití hliníkových voštinových panelů v nábytku a interiéru
    Využití hliníkových voštinových panelů v nábytku a interiéru
  • Papírové voštiny

    K hliníkovým voštinám jsme se dopracovali přes ty papírové. Již přes 20 let vyrábí sesterská firma Forlit, a.s. lehký a odolný obalový materiál z papíru. Pokud si myslíte, že by pro váš účel byl více než hliník vhodnější papír, navštivte náš web v odkaze níže.

    www.forlit.cz
    Pro více informací volejte: +420 702 197 779
